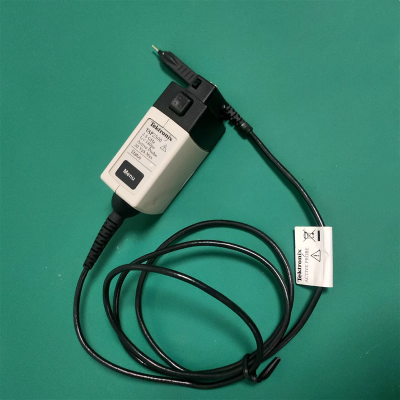

TAP2500泰克Tektronix有源探头

泰克 TAP2500 单端有源 FET 探头是一种多功能且易于使用的探头，可提供数字系统设计所需的高速电气和机械性能。泰克 TAP2500 探头专为使用和连接到 TekVPI™ 探头接口而设计。

泰克 TAP2500 有源探头的特性和规格包括：

• 特征：
  • 提供高速信号采集和测量保真度：
    • ≤1 pF 输入电容和 1 MΩ 输入电阻可降低 DUT 负载效应
    • DUT 连接配件提供多功能 DUT 连接，用于连接小型 SMD
    • 为 ≤1 GHz 示波器保留探头尖端的仪器带宽
  • 使用 TekVPI™ 探头接口直接连接到示波器
  • 在示波器显示屏上提供自动单位缩放和读数
  • 轻松访问示波器探头菜单显示：
    • 用于探头状态/诊断信息
    • 控制探头直流偏移
  • 通过示波器远程 GPIB/USB 探头控制
  • 应用：
    • 高速设计的验证、调试和表征
    • 信号完整性、抖动和时序分析
    • 制造工程与测试
    • 教育研究
    • 电压摆幅高达 8 V pk-p k的信号
• 规格：
  • 高探头带宽：≥2.5 GHz
  • 探头衰减：10:1
  • 快速探头上升时间：
  • 输入电容：≤0.8 pF
  • 输入电阻：40kΩ
  • 输入动态范围：–4 V 至 4 V
  • 输入偏移范围：–10 V 至 10 V
  • z大输入电压（无损）：±30 V（直流 峰值交流）
  • 传播延迟：5.3 纳秒
