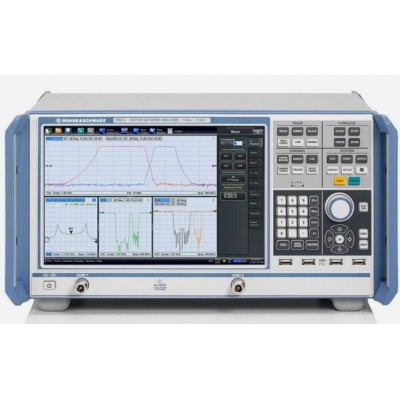

R&S（罗德与施瓦茨）ZNB20矢量网络分析仪

简介

R&S ZNB20矢量网络分析仪产品***地集宽动态范围、***的原始数据、高温度稳定性和快速的合成器于一体，获得了此前仅***网络分析仪才具有的***性能。因此，该系列仪器是RF 组件研发和批量生产的理想选择。

宽动态范围（不低于9 kHz），可以快速地测量高抑制度DUT?ZNB20接收机具备大功率处理能力、高灵敏度和极低的迹线噪声。其动态范围的典型值高达140 dB（IF带宽为10 Hz 时），比市场中的其它同类产品高出10 dB。这一特性***地提升高抑制度滤波器的手动调试速度。?ZNB20的大动态范围不仅在移动无线设备频段，而且在9 kHz 以上的频段均可以使用户受益。

详细描述

原始数据***，***了高基本准确度

R&S ZNB20在未校准时，端口方向性优于30 dB，端口匹配达到25 dB。长期稳定性和温度稳定性的改进，在经过校准后，进一步提高了测量***度。即使仅通过部分校准，例如，采用直通标准进行传输归一化，?ZNB也可以在测量速度为全双端口校准的2倍时获得此前仅复杂的双端口校准才能实现的测量精度。

高温度稳定性，支持长校准间隔时间

R&S ZNB20的测试装置和接收机具有***的温度稳定性和长期稳定性。该分析仪在测量S参数时具有极低的幅度和相位漂移（典型值分别小于0.01 dB/oC和0.15o/oC）。校准后的ZNB20在数天内无需重新校准，仍可***测量的***性。合成器速度快，可以实现高测量速度?ZNB20的快速合成器，其切换时间优于10 μs。据此，该分析仪可以实现高扫描速度，获得相较于同类产品更高的测量速度。

方便地测量有源和无源RF组件的特性

使用虚拟网络，快速进行嵌入/去嵌入阻抗匹配

诸如SAW滤波器等用于手机前端的部件，必须与特定的网络一起连用，使其与周围电路的阻抗相匹配。?ZNB20可以将DUT嵌入在虚拟匹配网络内，这样可以模拟现实中的使用环境。?ZNB，可以选择预先定义的匹配网络拓扑；并可对虚拟网络元件参数进行编辑。此类参数编辑结束之后，?ZNB20立即对网络重新计算，并实时地将DUT嵌入新网络。除了预定义拓扑之外，*.s2p和*.s4p文件也可以读入ZNB20用于嵌入/去嵌。

混合模式S参数，可以测量平衡DUT的特性
