是德N5242A网络分析仪26G

是德N5242A网络分析仪26G

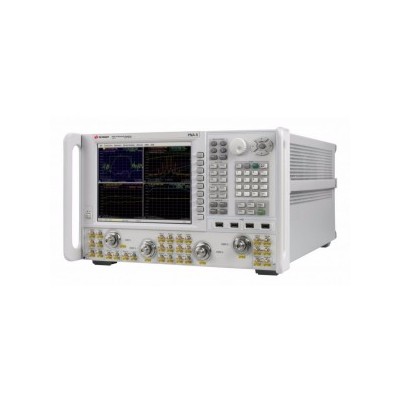

N5222A高性能微波网络分析仪 jiang

产品介绍

N5222A高性能微波网络分析仪是业界具有 高性能的微波网络分析仪，可用于无源和有源器件测试。目前它提供以下五种频率型号供您选择：13.5（N5221A）、26.5（N5222A）、43.5（N5224A）、50（N5225A）或 67 GHz（N5227A），为您的PNA 定制适当的性能等级,以满足您的特定预算和测量需求。keysight PNA用于测试各种无源和有源器件，例如滤波器、双工器、放大器和变频器。 PNA 具有高性能特征，是进行元器件表征以及毫米波、信号完整性和材料测量的理想解决方案。

精确的 S 参数测量

PNA 系列提供大功率信号源和 佳的线性接收机，能够实现市场上 精确的 S 参数测量和广泛的功率范围。

N5222A高性能微波网络分析仪应用

S 参数（连续波和脉冲）

噪声系数

增益压缩

互调和谐波失真

转换增益/损耗

真正差分激励

毫米波

材料测量

信号完整性

天线测试

N5222A高性能微波网络分析仪主要特性与技术指标

10 MHz 至 26.5 GHz

2 端口（单信号源）或 4 端口（2个内置信号源）

127 dB 系统和 132 dB 接收机动态范围、100,001 个点、200 个通道、15 MHz 中频带宽

高输出功率（13 dBm）和宽功率扫描范围（38 dB）

佳动态精度：在测试端接口使用 0.1 dB 压缩和 12 dBm 输入功率

在 10 Hz 中频带宽时仅有 -114 dBm 的低本底噪声
