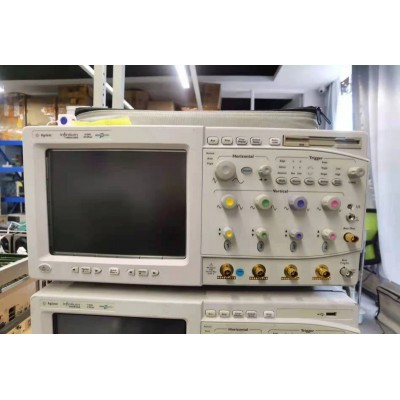

​安捷伦DSO54855A示波器

安捷伦DSO54855A示波器

安捷伦DSO54855AInfiniium示波器和InfiniiMax 1134A探头系统(1134A探头放大器及E2668A单端连接套件和/或E2669A差分连接套件)提供了高达6 GHz的全实时带宽，在每条通道上支持20 GSa/s的取样速率。这种业内***的取样速率产生了更加准确、可重复性更高的测量结果，避免了由于波形取样不足导致的测量误差和假信号。新型InfiniiMax探头系统甚至可以满足z苛刻的机械接入要求，而不会降低性能。JIANG
美国安捷伦 DSO54855A示波器
6 GHz带宽实时示波器，在所有四条通道上同时支持20 GSa/s的取样速率
在所有取样速率上支持高达1 Mpts的MegaZoom深内存，在2 GSa/s和较低的取样速率上支持32 Mpts的MegaZoom深内存
触发抖动低达1.0 ps rms
简便易用、容易理解的抖动分析选项
每个InfiniiMax探头放大器都支持差分测量和单端测量，提供了更加经济的解决方案
无可比拟的InfiniiMax探头配件，支持浏览、焊接和插座使用模型，并实现了z大性能
建议Infiniium 54855A示波器使用7 GHzInfiniiMax 1134A探头和E2668A/E2669A连接套件(所有均单独销售)
新的可拆卸硬驱选项(选项017)
E2688A串行数据分析/模板测试，支持时钟恢复
E2697A高阻抗适配器(包括500 MHz无源探头)
Infiniium 543xA, 5485xA示波器使用的E2698A以太网模板测试
USB 2.0一致性测试选项
通信模板测试套件
VoiceControl选项
1134A InfiniiMax探头指标
带宽: 7 GHz
动态范围: 2.5V
DC偏置范围: 12V
z大电压: 30V
差分输入电阻: 50千欧。差分输入电容: 0.27-0.34pF
单端输入电阻: 25千欧。单端输入电容：0.44-0.67pF
InfiniiMax探头使用的差分SMA探针
