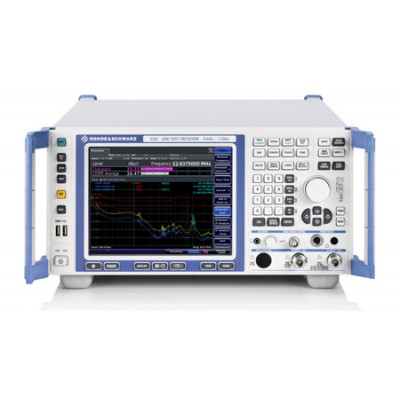

ESW8罗德与施瓦茨EMI测试接收机

R&SESW8：2 Hz 至 8 GHz

Rohde-schwarzR S®ESW8EMI测试接收机 rohde-schwarzR S®ESW8EMI测试接收机  rohde-schwarzRS®ESW8EMI测试接收机

rohde-schwarzR S®ESW8EMI测试接收机 rohde-schwarzR S®ESW8EMI测试接收机  rohde-schwarzRS®ESW8EMI测试接收机

461、do-160以及FCC，这款测试接收机满足z严苛的认证测量要求.R&S®是一款具有出色的射频特性的EMI测试接收机，优点涵盖较高的动态范围以及测量精度.根据CISPR、en、MIL-STD-461、do-160以及FCC，这款测试接收机满足z严苛的认证测量要求.461、do-160以及FCC，这款测试接收机满足z严苛的认证测量要求.R&S®是一款具有出色的射频特性的EMI测试接收机，优点涵盖较高的动态范围以及测量精度.根据CISPR、en、MIL-STD-461、do-160以及FCC，这款测试接收机满足z严苛的认证测量要求.461、do-160以及FCC，这款测试接收机满足z严苛的认证测量要求.R&S®是一款具有出色的射频特性的EMI测试接收机，优点涵盖较高的动态范围以及测量精度.根据CISPR、en、MIL-STD-461、do-160以及FCC，这款测试接收机满足z严苛的认证测量要求.

ESW8主要特点

频率范围介于 2 Hz 至 8 GHz、2 Hz 至 26.5 GHz 以及 2 Hz 至44 GHz

符合 CISPR16-1-1、ANSIC63.2、MIL-STD-461 以及 FCC

具有无与伦比的动态范围以及精确度，适用于要求严苛的认证测量

通过基于 FFT 的时域扫描实现超快速测量

使用针对 ISM 频段的可选高通滤波器以及陷波器预选

EMI测试接收机和信号与频谱分析仪集于一体

在 80 MHz 带宽下，使用瀑布图功能进行实时频谱分析（R&S&﹟174;ESW-K55 选件）

多视图功能支持在单个屏幕上直接显示多个操作模式

ESW8频率

频率范围R&S&﹟174;ESW8 2 Hz 至 8GHz

R&S&﹟174;ESW26 2 Hz 至 26.5 GHz

R&S&﹟174;ESW44 2 Hz 至 44 GHz

年老化率R&S&﹟174;ESW-B4 OCXO 精度频率基准 （标准值 ±1 × 10–7）±3 × 10–8

ESW8带宽

分辨率带宽 标准滤波器 (–3 dB) 1 Hz 至 10MHz

EMI滤波器(–6 dB)

1Hz、100Hz、200 Hz、1 kHz、9 kHz、10 kHz、100 kHz、120 kHz、10 MHz

检波器 接收机模式 z稿峰值、低峰值、准峰值、RMS、平均值、具有计量时间常数的平均值（CISPR 平均值）、RMS 平均值 (CISPR RMS)

APD测量功能 低幅度概率 10–7

捕获时间120 s

捕获带宽(–6 dB) 200 Hz、9 kHz、120 kHz、1 MHz

三阶截止点 (TOI) R&S&﹟174;ESW8、R&S&﹟174;ESW26、R&S&﹟174;ESW44、射频衰减 = 0 dB、电平 2 × –15dBm、&﹟8710;f > 5 × RBW、关闭预选、关闭前置放大器 10 MHz ≤ fin  20 dBm，25 dBm（典型值）

1dB 压缩 射频衰减 = 0 dB，关闭预选，关闭前置放大器 fin ≤ 3 GHz，15 dBm（标称值）

预选滤波器

状态 接收机模式 始终开启

分析仪模式 开启/关闭（可选择）

预选滤波器的数量 21

前置放大器（可切换） 1 kHz 至 8 GHz 20 dB（标称值）

显示平均噪声电平 (DANL) R&S&﹟174;ESW8（接收机模式，射频衰减 = 0 dB，端接 = 50 &﹟8486;，对数刻度归一化为 1 Hz RBW，分辨率带宽 = 1 kHz，视频带宽 = 1 Hz，5 °C 至 40 °C，开启预选，开启前置放大器）

产品优势

ESW8主要特点

频率范围介于 2 Hz 至 8 GHz、2 Hz 至 26.5 GHz 以及 2 Hz 至44 GHz

符合CISPR16-1-1、ANSIC63.2、MIL-STD-461以及 FCC

具有无与伦比的动态范围以及精确度，适用于要求严苛的认证测量

通过基于FFT 的时域扫描实现超快速测量

使用针对ISM 频段的可选高通滤波器以及陷波器预选

EMI测试接收机和信号与频谱分析仪集于一体

在 80MHz 带宽下，使用瀑布图功能进行实时频谱分析（R&S&﹟174;ESW-K55 选件）

多视图功能支持在单个屏幕上直接显示多个操作模式
