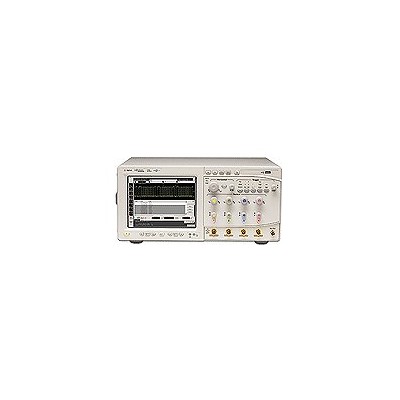

Agilent安捷伦DSO80204B示波器

DSO80204B示波器主要特性与技术指标JIANG
2-GHz带宽，可升级至13GHz
4个模拟通道
高达40 GSa/s的采样速率
标配512 kpts存储器，可选2Mpts存储器（4 GSa/s采样率时为64Mpts）可选的2Mpts存储器
XGA显示屏，256个亮度级
业界***的信号完整性
本底噪声： 131 uV @5 mV/p
触发抖动 1 ps（rms）
z低硬件垂直灵敏度：5 mV/p
业界唯一的降噪选件（选件005）
z丰富的应用解决方案
通过矢量信号分析软件进行频域分析矢量信号分析
InfiniiMax探测解决方案（1.5GHz至12 GHz）
业界z低的本底噪声探测系统
InfiniiMax II探测系统提供z高的信号保真度 InfiniiMax II探测系统
互换探头

描述
"为您的应用提供的信号完整性和探测性能"。安捷伦科技公司的Infiniium 80000B系列和InfiniiMaxII探头系统将提高测量精度，增加设计裕量。安捷伦的Infiniium 80000B 系列示波器和InfiniiMax探测系统的信号完整性优势包括：业界低的本底噪声、低的抖动测量本底、低的触发抖动、平坦的示波器和探头组合频率响应曲线等。的信号完整性，可消除因为示波器或探头系统的噪声、抖动或频率响应曲线不佳而导致的测量精度方面的误差，从而大限度地提高工程师的设计裕量。
如果您正在设计、调试或验证基于串行数据的设计，请考虑选择DSA80000B数字信号分析仪。DSA80000B围绕Infiniium DSO80000B系列示波器和InfiniiMax探测系统进行设计，为实现和可重复的测量提供了重要功能。该示波器标配选件001存储器、E2688A高速串行数据分析软件和N5400AEZJIT Plus抖动分析软件，其价格吸引力。
特性：
• 采样率高达40GSa/s的2GHz带宽实时示波器
• 在40 GSa/s采样率时高达2 Mpts的MegaZoom深存储器，在4 GSa/s采样率时达到64 Mpts 的MegaZoom深存储器，2GHz系统带宽的InfiniiMax II 1134A探测系统
• 业界低的本底噪声：5 mV/div时，为131uV
• 触发抖动低于500 fs rms
• 业界丰富的应用软件套件
• XGA触摸屏，可显示256个强度等级
• 可升级的带宽
• 的InfiniiMax探测附件支持点测、焊接、插接和SMA使用模式
