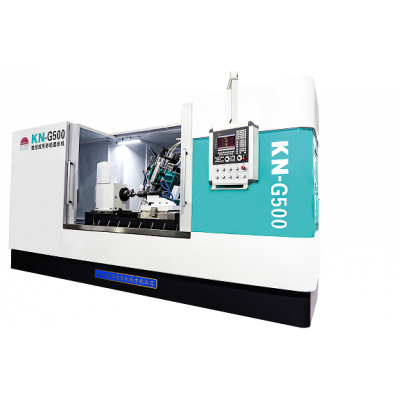

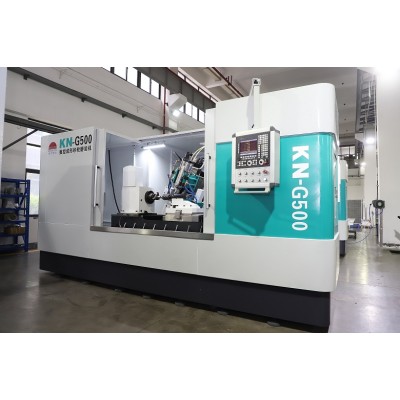

KN-G500数控成形砂轮磨齿机

KN-G500数控成形啥轮磨齿机的磨削原理为：首先通过数控砂轮修整器按所需磨削齿轮的齿形要求成形砂轮，再利用成形砂轮磨削齿轮。与传统磨削方式相比较具有：磨削效率高、齿形精度高、机床结构简单；调试、使用及维护方便等优点，适用于高精度齿轮的批量磨削。

KN-G500数控成形砂轮磨齿机的被加工零件采用卧式安装方式，机床共设有七个交流伺服轴(滑台纵向移动轴Z、滑台横向移动轴X、分度头轴A、螺旋角轴B、及砂轮修整轴U、V、C）及交流变频调速电主轴。

技术参数：

工件z大外径：500mm

工件z小根径：100mm

分齿数：任意

模数：1-16

z大齿宽：1200mm

z大螺旋角：±45°

头、尾架z大顶尖距：1500mm

工件纵向移动轴z大行程：1300mm

砂轮沿工件径向进刀轴z大行程：360mm

动力尾架z大行程：1200mm

工件纵向移动轴z大移动速度：12m/min

砂轮沿工件径向进刀轴z大移动速度：1.2m/min

砂轮直径：φ80-300mm

砂轮厚度：≤60mm

砂轮中心孔：φ32/50/75mm

砂轮工作转速范围：2500-7000rpm

砂轮修整器沿砂轮径向z大移动量：120mm

砂轮修整器沿砂轮轴向z大移动量：100mm

主轴锥孔：莫氏6号

磨具z大功率：20KW

机床外形尺寸：5400x3000x2850MM
