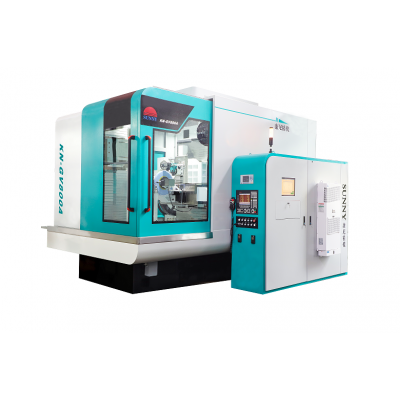

KN-GV800A数控成形砂轮磨齿机

KN-GV800A数控成形砂轮磨齿机的被加工零件采用立式安装方式，机床共设有七个交流伺服轴。系统由程序控制自动工作。具有在线测量、自动对齿、磨削余量自动分配及误差补偿等功能，

砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命。

机床可加工4级精度齿轮，适用于：风电、矿山机械及各类减速机行业齿轮的磨削加工。工件z大外径：φ800mm
工件z小根径：φ80mm
分齿数：任意
加工模数范围：2-20mm
z大齿宽：450mm
z大轮磨深度：45mm
z大螺旋角：±45°
z大顶尖距：900mm
砂轮沿工件径向进刀轴行程：640mm
砂轮沿工件轴向进刀轴行程：500mm
砂轮直径范围：φ250-φ400mm
z大砂轮厚度：100mm
砂轮工作转速范围：1600-4000rpm
磨具z大功率：20KW
工作台外径：φ660mm
工作台z大承重：2000kg
