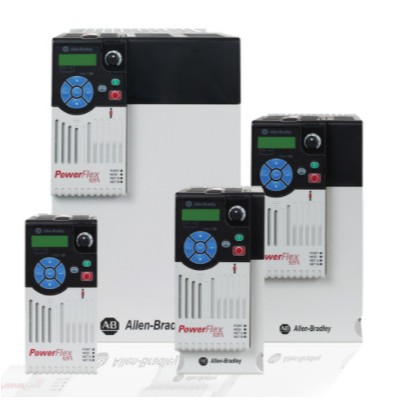

AB罗克韦尔PF520系列变频器

PowerFlex® 520 系列交流变频器采用创新型设计，功能全面多样，既可配合独立机器使用，也可简单方便地集成到系统中。 PowerFlex 523 变频器可为 15 HP 至 11 kW 的应用项目提供常规用途控制。 PowerFlex 525
变频器的灵活性z高，性能范围可从 30 Hp 至 22 kW。
PowerFlex 520 系列变频器集各类电机控制选项、通信功能、节能特性和标准安全功能于一身，且经济实
用，适用于各种应用。
以下为 PowerFlex 520 系列变频器所具备的关键特性，充分利用这些特性将z大程度提高您的系统性能和

生产率。

PowerFlex 520 系列交流变频器特性
模块化设计
• 可拆卸式控制模块和电源模块可令您边配置边安装。
• 各型号变频器整个功率范围内的所有产品均采用标准控制模块。
• MainsFree™ 配置允许使用标准 USB 电缆，简化了控制模块与 PC 之间的连接，可快速上传、下载和
更新变频器的新设置。
• 支持附件卡，不会增加占用空间。
(PowerFlex 523 变频器支持一个， PowerFlex 525 变频器支持两个 )
封装和安装
• 对于 A、 B 和 C 型框架变频器，可利用 DIN 导轨安装特性快捷方便地完成安装。同时支持面板安装
方式，以增加安装灵活性。
• 当环境温度在 45 °C 以下时，可通过零间距叠加 ™ 方式节省宝贵的面板空间。
• 所有 200 V 和 400 V 级别变频器均采用集成滤波器，经济实用，同时符合 EN61800-3 C2 和 C3 类电磁
兼容性要求。而外部滤波器则可确保所有级别的 PowerFlex 520 系列变频器均符合 EN61800-3 C1、
C2 和 C3 类电磁兼容性要求。
• 可选的 IP 30， NEMA/UL 类型 1 导轨槽可方便地适应标准 IP 20 (NEMA 开放型 ) 产品，提供更高的
环境等级。
优化性能
• 在不接地配电系统中，可拆卸的 MOV 接地可确保安全无故障运行。
• 预充电继电器可抑制浪涌电流。
• 所有级别型号均采用集成的制动晶体管，以简单、低成本的制动电阻提供动态制动功能。
• 采用跳线切换 24 V DC 灌入式或拉出式控制，实现灵活的控制接线。
• 为功率大于 15 HP/11 kW 的变频器提供两个过载额定值。标准负载：110% 过载持续 60 秒，或 150%
过载持续 3 秒。重载：150% 过载持续 60 秒，或 180% 过载 ( 可设为 200%) 持续 3 秒，提供强大的过
载保护能力。
• 可调节 PWM 频率高达 16 kHz，确保安静运行。
