产品结构及原理图

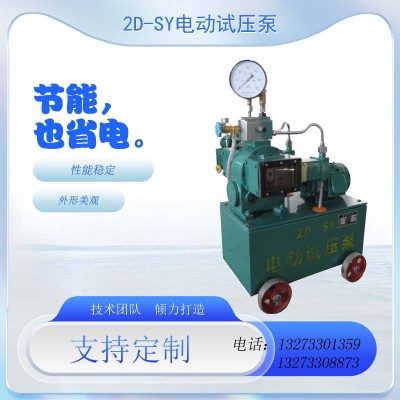

    该产品为卧式2缸往复泵。由电动机、减速箱、传动箱、水缸、集水器、安全阀及水箱等部件组成。示意图如图1所示。

泵装在水箱盖上，水箱下有四个滚轮，使泵能移动灵活。电动机与减速箱由两件半联轴器联接。减速箱内的蜗轮轴与蜗轮速比为2:55。蜗轮轴两端有互成180°的偏心轴，通过两侧传动箱内的滑动机构，将旋转运动转变为滑块、十字头的往复运动。十字头上所装的柱塞在水缸内做往复运动，实现泵的交替吸入和排出过程。

在柱塞的往复作用下，2只水缸内的工作容积形成周期变化。当柱塞为吸入行程时，出水阀关闭，随水缸工作容积的增大，缸内形成真空，水箱内的工作介质在大气压力的作用下，通过滤网、进水管、顶开进水阀进入缸体内。当柱塞为排出行程时，进水阀关闭，出水阀被迫开启，柱塞将工作介质通过出水阀输入集水器，输送到被试容器内，实现试压。

集水器是泵的控制枢纽，起控制、测量和保护作用。集水器上设有安全阀、放水阀及连接输出接管的工作接头和压力表接头。

安全阀是本泵液力端的过载保护装置，出厂已调好。
