豪日超高压电动试压泵质量保证产品稳定安全

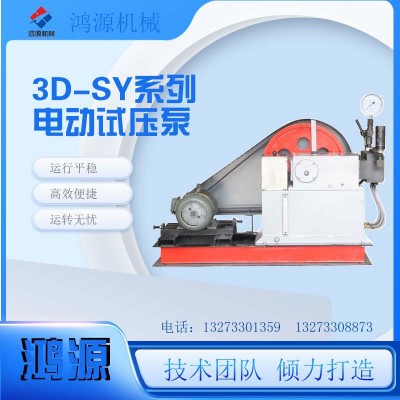

3D-SY电动试压泵我公司研发设备,该设备流量恒定，流量大，升压平稳且迅速。

用 途

3D-SY系列超高压泵，可满足各种容器、管道、阀门作水压试验及爆破试验，试验压力均可在常压升到额定排出压力。泵的输送介质一般为乳化液，也可用防锈水及粘度与乳化液相近的中性油品，其温度为5～60℃ 。

主要结构和工作原理一三二七三三〇五二二七   一三二七三三〇〇五三一

本泵为卧式三柱塞泵，由电动机、皮带轮、机架、泵头和底座等组成。

1、机架一三二七三三〇五二二七   一三二七三三〇〇五三一

机架由机身、曲轴、连杆、十字头等组成 。电动机通过三角皮带轮进行减速，并通过曲柄连杆机构将旋转运动转变为十字头的往复直线运动。

机身是一箱形结构的铸铁件，前端镗有三个安装孔，以保证柱塞与十字头的同轴度，机身后端开有一个长方形孔，便于十字头、连杆等零件的装拆。

一三二七三三〇五二二七   一三二七三三〇〇五三一

曲轴为整体式三曲拐。连杆大头处为剖分式结构，配有标准的175柴油机连杆轴瓦，连杆小头配有铜轴瓦与十字头销连接。一三二七三三〇五二二七   一三二七三三〇〇五三一

十字头为圆筒形结构，与十字头销配合孔两端面装有弹性挡圈，防止十字头销轴向移动，十字头与柱塞联接采用中间球面结构，能保证柱塞自动定位。

2、 泵头一三二七三三〇五二二七   一三二七三三〇〇五三一

泵头由泵体、吸入阀、排出阀、柱塞副等零件组成。泵体固定在机身上，由十字头带动柱塞在泵体内往复运动，使泵体内的工作容积产生周期性变化。当柱塞为吸入行程时，泵体内容积增大，排出阀关闭，形成局部真空，工作介质在大气压下，由吸入阀进入泵体；反之，吸入阀关闭，工作介质由排出阀输出，经过单向阀，由外接管路输送到被试器件内，直至达到所需压力。一三二七三三〇五二二七   一三二七三三〇〇五三一

另外，在泵头右端的单向阀上装有目测压力表，以监视泵的排出压力。

在泵头的左端装有安全阀，在系统超载时起保护作用。安全阀的起跳压力在出厂时已调校好，用户不得任意调动。一三二七三三〇五二二七   一三二七三三〇〇五三一

维护和保养一三二七三三〇五二二七   一三二七三三〇〇五三一

1、润滑油在泵初运转一个月后应更换一次，以后每半年定期换油，同时清洗曲轴箱。

2、润滑油及水箱中的试压介质必须保持清洁，不允许有污物和其它杂物。

3、停车超过一周的泵，应在每周常压下运转一次，每次运转时间不少于5分钟。

4、 高压泵长期停用时，泵内存液应全部排除，同时将全部零件清洗干净，涂上防锈油。

我公司试压泵多型号,欢迎前来我公司选购.
