ADSS/OPGW光缆塔用铝合金接头盒 光缆铝合金接头盒

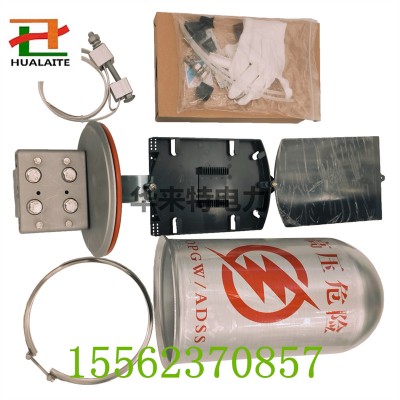

塔用铝合金接头盒

强力推荐：本公司生产的铝合金接头盒，防腐、防水、防尘、抗冲击、寿命长、价格优。安装使用方便，是接续盒更新换代和施工单位光缆线路安装施工的选，欢迎新老客户选购！

用途：本产品适用于ADSS/OPGW光缆接头的连接保护。

结构特点：1.光缆接头及余长采用送片式存纤，接头保护形式为热缩套管补强

2.接头盒采用密封圈及硅胶密封，操作简单可重复开启，使用维修方便。

3.可根据要求将光缆接头盒接头，并配备专用的塔用或杆用固定安装架。

4.存纤盘采用铝支架，使用更轻便，避免了塑料支架断裂的事故发生。

5.进线嘴采用精密车床加工，密封性能得到了更大的提高，避免了对光纤的损伤。

6.合金外壳采用电化处理，耐腐蚀，性能优良。

技术指标：1.全长500mm，外径200mm，内径180mm。

2.温度性能：－40℃60℃。

3.抗电强度：15KV直流，2分钟不击穿。

4.抗震性能：10级6次。

5.密封性能：100kpa,72小时，压力不变。

6.z大光缆外径22mm，z大接头芯数144芯。

7.使用寿命50年。

订货须知：1.光缆芯数。

2.几进几出及对应缆径。

3.分杆用和塔用两种，如为杆用，则需提供杆径。

技术参数如下：

塔用铝合金光缆接头盒

材质：铝合金

光缆接头盒分类：

ADSS光缆接头盒：

一进一出 2孔 ，一进二出  3孔，二进二出 4孔，二进三出 5孔 ，三进三出 6孔；

OPGW光缆接头盒：

一进一出 2孔 ，一进二出  3孔，二进二出 4孔，二进三出 5孔 ，三进三出 6孔；

   光缆接续盒,又叫光缆接头盒和炮筒,是光缆的端头接入的地方，阻止大自然中热、冷、光、氧和微生物引起的材料老化，并且具有优良的力学强度，坚固的光缆接头盒外壳及主体结构件能够忍受z恶劣的环境变化，同时起到阻燃，防水作用，使震动、撞击、光缆拉伸、扭曲等得到保护。

光缆接续盒内部结构

1、支撑架：是内部构件的主体。

2、光缆固定装置：用于光缆与底座固定和光缆加强元件固定。一是光缆加强芯在内部的固定；二是光缆与支撑架夹紧的固定；三是光缆与接头盒进出缆用热缩护套密封固定。

3、光纤安放装置：能有顺序地存放光纤接头和余留光纤，余留光纤的长度应不小于1米，余留光纤盘放的曲径不小于35mm。其中收容盘多可四层，容量较大，并能根据光缆接续的芯数调整收容盘。

    4、光纤接头保护：把热缩后的保护套管放在收容盘里的纤芯固定夹上也可采用硅胶固定法。

5、光缆与接头盒密封：对光缆及底座进缆处用砂布将接头盒和光缆的交接处进行打磨，用清洁剂把打磨处擦干净，贴上铝箔，再将热缩管放在接头盒的入缆处，用喷灯按照先中间后向两端缓慢加热，使整个热缩管完全收缩即可。
