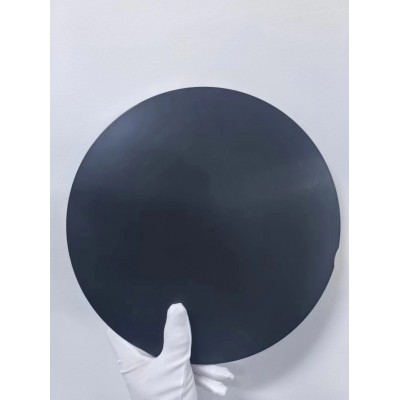

气浮盘PFA涂层加工研磨盘改性PTFE特氟龙,哈拉halar

【PTFE特氟龙,哈拉halar,PFA氟树脂涂层加工，可研磨的PFA涂层，半导体PFA涂层在CMP设备、阀门、密封件、检测仪器，气浮盘，chuck卡盘，CMP铝材研磨盘HALAR,PFA涂层加工，200um涂层厚度，平面精度可控在2um±公差以内，等应用防腐耐酸，耐磨，防等离子气，防金属离子析出，经过特殊的工艺处理，在恶劣的环境下使用，可延长使用寿命，涂层不脱层，不起皮，可耐50%的浓酸】
涂层参数
厚度：100-300um
颜色：灰，黑，白
附着力：＞8Mpa
涂层硬度：3H

   可研磨的PTFE/PFA半导体涂层是一种高性能复合涂层，结合了PTFE（聚四氟乙烯）和PFA（全氟烷氧基化合物）的优点。这种涂层不仅具有传统PTFE和PFA涂层的低摩擦、不粘性和耐化学性，还具备在需要时可以通过研磨达到精确形状和表面光洁度的特性。以下是对可研磨的PTFE/PFA半导体涂层的介绍及其在特定设备和部件中的应用。
 可研磨的PTFE/PFA涂层介绍
1. 材料特性
   可研磨的PTFE/PFA涂层由PTFE和PFA复合而成，具有低摩擦系数、优异的不粘性和高耐化学性。这种复合涂层可以在涂覆后通过研磨处理，达到所需的表面光洁度和精确尺寸。
2. 涂层工艺
   涂层通常通过喷涂、电泳或浸涂等方法进行涂覆，之后在高温下固化。固化后的涂层可以通过机械研磨或抛光处理，确保其表面光滑且符合高精度要求。
3. 耐高温性能
   PTFE/PFA涂层在高温环境下保持稳定，能够承受半导体制造过程中常见的高温工艺步骤而不发生降解。
 应用设备及其部件
4.CMP（化学机械平坦化）设备
   CMP设备用于半导体晶圆的平坦化工艺，要求设备部件具有极高的表面光洁度和耐磨性。可研磨的PTFE/PFA涂层可用于CMP设备中的抛光垫、抛光头和支撑环等部件。这些部件需要耐化学腐蚀、低摩擦和高耐磨性，以确保在长时间运行中保持稳定和高效。
5. 阀门和密封件
   半导体制造过程涉及多种腐蚀性化学品，阀门和密封件需要高耐化学性和低摩擦特性。可研磨的PTFE/PFA涂层可应用于各种阀门、密封圈和垫片，提供优异的密封性能和耐久性，防止泄漏和磨损，确保设备长期稳定运行。
