SOP-8多通道开关IC 单按键多通道切换开关IC
ET2B08-0F65-EBD7四路按键切换开关芯片
一．功能说明
工作电压：2.4-5.0V。轻触开关按键控制四路LED输出。上电不工作，所有输出口为低电平。OUT1为开关机指示灯，开机状态亮，关机状态灭。
长按2秒开机，OUT2输出高电平LED1亮，短按一下OUT3输出高电平LED2亮、LED1灭，再短按一下，OUT4输出高电平LED3亮、LED2灭，再短按一下，返回LED1亮，依次循环。再长按2秒关机，LED灭，有不断电记忆，记忆关机前的亮灯模式。
定时功能：开机开始计时10分钟定时，10分钟后自动关闭LED。中途触发按键重新计时。
二．电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
|
700 |
uA |
VDD=3.0V，输出悬空 |
|
静态电流 |
ISTB |
|
3 |
|
uA |
VDD=3.0V |
|
驱动电流 |
Iol |
|
|
30 |
mA |
VDD=3V,Vol=0.6V |
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |

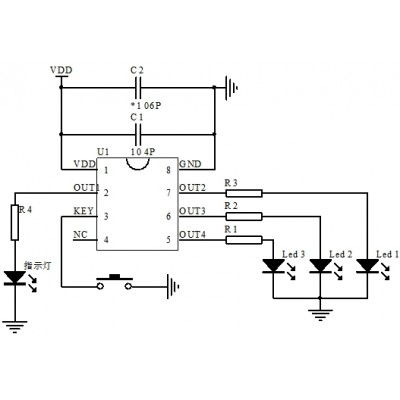

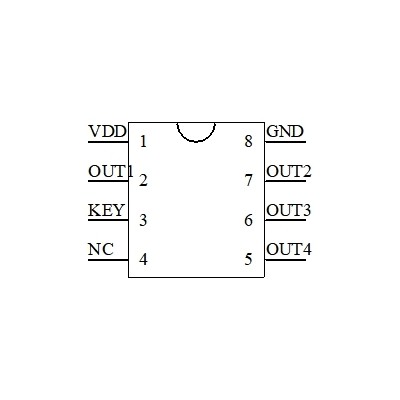

四．PIN引脚说明及功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
IC正极 |
|
2 |
OUT1 |
开关机指示灯输出，高电平有效 |
|
3 |
KEY |
触发开关 |
|
4 |
NC |
悬空 |
|
5 |
OUT4 |
LED3输出，高电平有效 |
|
6 |
OUT3 |
LED2输出，高电平有效 |
|
7 |
OUT2 |
LED1输出，高电平有效 |
|
8 |
GND |
电源负 |
六．封装尺寸图（SOP-8）
七．版本说明
|
版本 |
日期 |
描述 |
|
ET2B08-0F65-EBD7 |
2022/11/10 |
V01初版 |
