野营露营灯芯片方案 LED主控IC设计单片机

EC18070303-V04-1AE4小鹿小夜灯MCU方案

一．功能说明

产品使用3.7V18650电池供电

1，使用一个按键轻触开关K1；

2，LED分为两组：3个5050RGB彩灯并联，一个白灯珠WL；

3，产品上电不工作，有带电记忆功能。

4，单击K1:ON/OFF 白灯WL，白灯WL带定时10分钟，每当白灯WL打开时，都重新定时。

5，长按住K1不放：颜色切换，以1Hz跳变转换，松手开K1后，选定该光色。循环顺序为（黄色(RG), 橙色(R50%G), 红色(R), 粉红色(RB), 蓝色(B), 蓝绿色(GB), 绿色(G), 七彩（用不倒翁的波形），OFF关闭）。例如：黄色常亮1.0秒---橙色常亮1.0秒---红色常亮1.0秒等如此循环，注意：OFF关闭也是在循环里的，就是七彩亮完后，下个切换就是OFF了。带记忆功能，比如说选定了红光，下次打开夜灯的时候就是红光亮。

6，长按K1 2秒后松手：打开夜灯，将以上次选择的光色亮起（首次系统上电，开夜灯默认亮黄光），30分钟后自动灭，每次打开夜灯都重新定时。夜灯的关闭在功能第2项里，长按住K1不放，在切换到OFF的时候松开K1，夜灯就会关闭。

7，插入USB充电后：取消定时。比如说夜灯现在正在亮着，插入USB充电，定时取消其他功能正常。

8，增加的七彩波形图如下

小夜灯芯片方案

二．直流电气参数

主控芯片工作电压是DC2.2-5.5V

VDD=5V，TA=25℃

特性	符号	引脚	条件	z小	典型	z大	单位
工作电压	VDD		FCPU=0~4MHz（内部振荡器）	2.2	-	5.5	V
工作电压	VDD		FCPU=0~2MHz（内部振荡器）	1.8	-	5.5	V
输出高电平驱动电流	IOH	所有输出脚	VOH=VDD-0.7V,VDD=5V	6	-	-	mA
输出低电平驱动电流	IOL	所有输出脚	VOL=0.7V,VDD=5V	10	-	-	mA
静态功耗 6	ISB6	VDD	关 LVR、LVD，RTC 模式，VDD=5V	-	10	20	uA
动态功耗	IDD	VDD	FCPU=2MHz@HIRC=4M/2T	-	550	-	uA

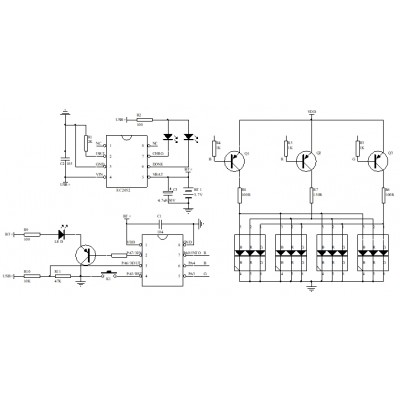

三．电路图参考：

MCU方案开发

四．版本说明：

版本	日期	描述
EC18070303-V03-3C20	2018/7/18	V01初版
EC18070303-V04-1AE4	2018/11/02	V02增加七彩闪
