单按键开关机IC方案开发 电路切换开关IC多路选择
EH4303-1816-29DE四路按键切换开关芯片
一．功能说明
供电范围：3.0-5V。轻触按键输入控制，四路输出高电平有效。初次开机默认OUT1高电平输出。
短按一下按键，OUT2高电平输出，其他为低电平。
再短按一下按键，OUT3高电平输出，其他为低电平。
再短按一下按键，OUT4高电平输出，其他为低电平。
再短按一下按键，返回OUT1高电平输出，其他为低电平。
依次循环。带断电记忆功能；记忆断电前模式。
二．电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
0.7 |
|
mA |
VDD=3.0V，输出悬空 |
|
静态电流 |
ISTB |
|
5 |
|
uA |
VDD=3.0V，输出关闭 |
|
驱动电流 |
Iol |
|
|
20 |
mA |
VDD=3.0V，Vol=0.6V |
|
驱动电流 |
IOH |
|
|
12 |
mA |
VDD=3.0V，Voh=0.6V |
|
工作温度 |
TA |
-10 |
25 |
60 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |

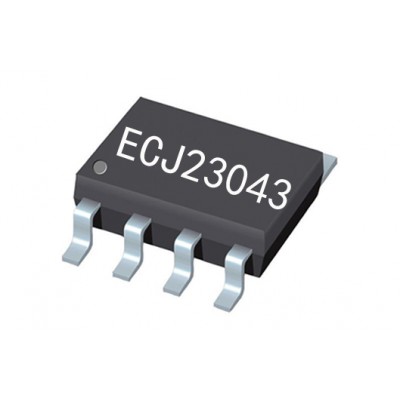

三．封装脚位图（SOP-8）
四．PIN引脚说明及功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
IC正极 |
|
2 |
KEY |
按键开关，低触发 |
|
3 |
OUT1 |
OUT1输出，高电平有效 |
|
4 |
P13 |
外部上拉电阻 |
|
5 |
OUT2 |
OUT2输出，高电平有效 |
|
6 |
OUT3 |
OUT3输出，高电平有效 |
|
7 |
OUT4 |
OUT4输出，高电平有效 |
|
8 |
GND |
电源负 |

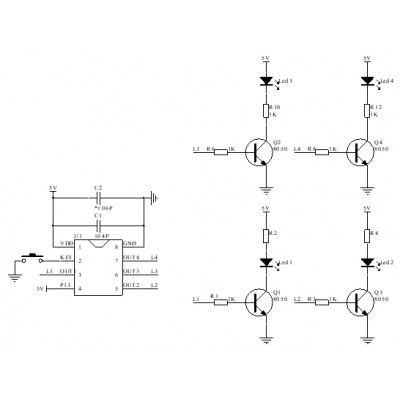

五．电路参考图
接负载应用图参考
六．封装尺寸图（SOP-8）
七．版本说明
|
版本 |
日期 |
描述 |
制作 |
|
EH4303-1816-29DE |
2024/3/25 |
V01初版 |
叶工 |
