8脚定时控制MCUIC延时电路SOP-8MCU低功耗国产延时

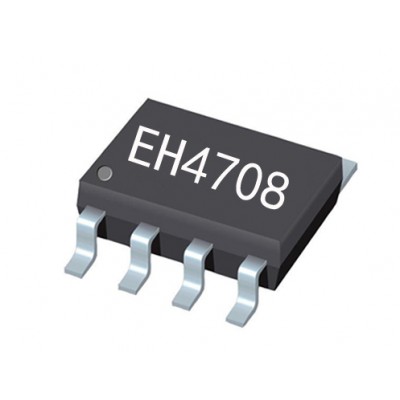

EH4708-E384-7619五档定时芯片

一． 功能说明

供电方式：DC3.7V锂电池。轻触按键输入，六路输出：4路LED指示灯、2路负载同步输出（1路高输出、1路低输出）。

5个定时模式： 2小时定时、4小时、8小时、12小时，24小时常亮，5颗LED灯分别指示不同的定时。上电不工作，短按开启 2小时定时，再短按进入4小时定时，再短按进入8小时定时，在短按进入12小时定时，再短按进入24小时常亮，再短按 OFF，依次循环。有不断电记忆功能，定时结束后再次触发按键，记忆上次定时模式。

指示灯：5个定时模式，每个模式有一颗对应的LED指示灯，定时中常亮，定时结束灭。

二． 极限参数

三． 电气参数（VDD=5.0V  TA=25℃）

工作电压：2.4-5V；

工作电流：1.5mA；

静态电流：5uA；

驱动电流低电平输出：8-15mA；

驱动电流高电平输出：8-15mA；

过VDD极限电流：50mA；

过GND极限电流：50mA；

工作温度：-20°-85°；

储存温度：-40°-100°；

四． 封装脚位图（SOP-8）

五． 电路图参考

六． 封装尺寸图（SOP-8）

七． 版本说明
