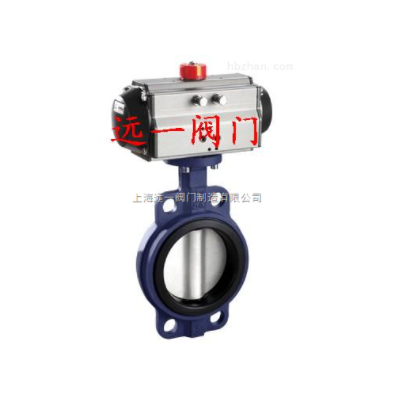

气动软密封蝶阀D671X-10,D671X-16

一、D671X气动软密封蝶阀概述

D671X-10,D671X-16气动软密封蝶阀是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。采用智能控制与定位时，与国产电气阀门定位配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。在投产前以及投产后要做好专业养护工作，为阀门服务于生产运营中起着至关重要的作用，正确和有序有效的维护保养会保护阀门，使阀门正常发挥功能并且延长使用寿命。

二、D671X 特点

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。

三、D671X标准参数表

公称通径	50mm~1200mm
法兰标准	ISO7005-2 1988
zui大工作压力	1.6MPa
壳体试验压力	1.5 倍工作压力
密封试验压力	1.1 倍工作压力
工作温度范围	NBR 阀座 -10ºC~80 º C 、 EPDM 阀座 -20ºC~120ºC
允许长期使用温度	NBR 阀座 0ºC~60 º C 、 ,EPDM 阀座 0ºC~100ºC
材料	( 见《可选材料表》部分 )
结构尺寸	ISO5752-88
驱动型式	手柄	50mm~300mm
蜗轮	50mm~1200mm
气动	50mm~1200mm
电动	50mm~1200mm
表面处理	环氧聚酯涂料、尼龙 11 、烤漆

注：本蝶阀不仅符合 ISO,GB 标准，同时也兼容世界其它国家标准

四、D671X可选材料

主要零部件	材质	适用规格	主要零部件	材质	适用规格
阀体	球墨铸铁灰铸铁铸钢不锈钢	50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm	阀杆	不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm
阀板	不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷球墨铸铁覆尼龙	50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm	阀座	橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM 耐磨 EPDM PTFE	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm

五、D671X 密封圈适用介质、温度推荐表

密封副材质	适用温度	介质类型及适用程度	突出特性
淡水	海水	盐类	强碱	弱碱	强酸	弱酸	天然气	醇类	空气	蒸汽	油类	食品
阀座	橡胶	-12ºC~82ºC	A	A	A	B	A	D	B	A	C	A	D	A	B	耐油
三元乙丙	-35ºC~135ºC	A	A	A	A	A	C	A	B	B	A	A	C	A	耐老化
耐腐蚀三元乙丙	-35ºC~160ºC	A	A	A	A	A	A	A	B	B	A	A	C	A	耐腐蚀、耐老化
氟橡胶	-23ºC~135ºC	A	A	A	A	A	C	A	A	C	A	A	A	A	耐高温、耐腐蚀
聚四氟乙烯	-10ºC~150ºC	A	A	A	C	A	A	A	A	A	A	A	A	A	耐腐蚀、耐高温
蝶板	球铁电镀	-30ºC~350ºC	B	D	C	D	C	D	C	B	A	B	A	A	C	耐热
球铁尼龙覆层	-30ºC~100ºC	A	A	A	A	A	D	A	A	C	A	D	A	A	抗蚀、耐磨
铝青铜	-273ºC~232ºC	A	B	C	D	C	D	B	A	A	A	A	A	C	耐热、耐腐蚀
不锈钢	-268ºC~316ºC	A	B	C	C	B	C	A	A	A	A	A	A	A	耐高温、耐腐蚀

A 非常适用 B 适用 C 有限适用 D 不适用

六、D671X连接尺寸

公称通径	结构长度 (标准值)	外形尺寸 (参考值)	连接尺寸 (标准值)
0.6MPa	1.0MPa	1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	3	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	4	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	5	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	6	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	8	60	164	720	350	93	280	8-18	295	8-22	295	12-22
250	10	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	12	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	14	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	16	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	18	114	320	1043	750	380	550	16-22	565	20-26	585	20-30
500	20	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	24	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	28	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	32	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	36	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	28-39
1000	40	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	48	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48
