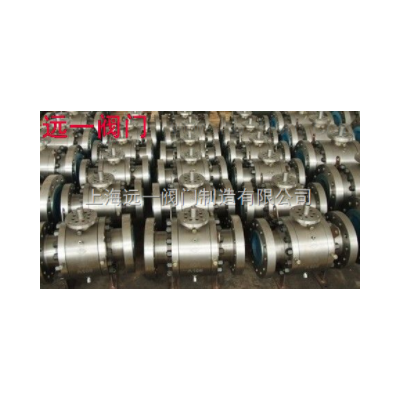

锻钢球阀Q41H-16C/25/40P/R/RL
锻钢球阀产品结构特点：
1、采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。
2、根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
3、采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。
主要外形尺寸：
Q11H主要连接尺寸及重量
|
公称压力
|
尺寸（mm）
|
|||
|
L
|
H
|
D
|
D1
|
|
|
10
|
90
|
76
|
32
|
3/8"
|
|
15
|
90
|
76
|
32
|
1/2"
|
|
20
|
100
|
81
|
38
|
3/4"
|
|
25
|
115
|
92
|
45
|
1"
|
|
32
|
130
|
114
|
55
|
11/4"
|
|
40
|
150
|
125
|
65
|
11/2"
|
|
50
|
170
|
144
|
75
|
2"
|
Q41H型主要连接尺寸及重量：
|
公称压力（Mpa）
|
公称通径（N（mm）
|
尺寸（mm）
|
连接尺寸（mm）
|
||||||||
|
L
|
L1
|
H
|
W
|
D
|
D1
|
M
|
D2
|
Z-d
|
b
|
||
|
PN16.0MPa
|
10
|
210
|
52
|
77
|
220
|
95
|
60
|
M24×2
|
18
|
3-18
|
20
|
|
15
|
230
|
62
|
86
|
220
|
95
|
60
|
M24×2
|
20
|
3-18
|
20
|
|
|
20
|
240
|
73
|
94
|
250
|
105
|
68
|
M33×2
|
28
|
3-18
|
20
|
|
|
25
|
260
|
77
|
100
|
250
|
105
|
68
|
M33×2
|
28
|
3-18
|
2
|
|
|
32
|
300
|
100
|
120
|
300
|
115
|
80
|
M42×2
|
38
|
4-18
|
24
|
|
|
40
|
350
|
110
|
150
|
400
|
165
|
115
|
M52×2
|
48
|
6-26
|
30
|
|
|
50
|
400
|
130
|
165
|
400
|
165
|
115
|
M64×3
|
58
|
6-26
|
32
|
|
|
65
|
490
|
140
|
180
|
500
|
200
|
145
|
M80×3
|
74
|
6-29
|
40
|
|
|
80
|
580
|
150
|
200
|
600
|
225
|
170
|
M100×3
|
94
|
6-33
|
50
|
|
|
100
|
620
|
178
|
245
|
800
|
260
|
195
|
M125×4
|
115
|
6-36
|
60
|
|
|
PN32.0MPa
|
10
|
210
|
52
|
77
|
220
|
95
|
60
|
M24×2
|
18
|
3-18
|
20
|
|
15
|
230
|
62
|
86
|
220
|
105
|
68
|
M33×2
|
28
|
3-18
|
20
|
|
|
20
|
240
|
73
|
94
|
250
|
105
|
68
|
M33×2
|
28
|
3-18
|
20
|
|
|
25
|
260
|
77
|
100
|
250
|
115
|
80
|
M42×2
|
35
|
4-18
|
25
|
|
|
32
|
300
|
100
|
120
|
300
|
165
|
115
|
M48×2
|
41
|
4-22
|
30
|
|
|
40
|
350
|
110
|
150
|
400
|
165
|
115
|
M64×3
|
47
|
6-26
|
35
|
|
|
50
|
400
|
130
|
165
|
400
|
200
|
145
|
M80×3
|
70
|
6-29
|
40
|
|
|
654
|
490
|
140
|
180
|
500
|
225
|
170
|
M100×3
|
90
|
6-33
|
50
|
|
|
80
|
580
|
150
|
200
|
600
|
260
|
195
|
M125×4
|
112
|
6-36
|
55
|
|
|
100
|
620
|
178
|
245
|
800
|
300
|
235
|
M155×4
|
135
|
8-36
|
65
|
|
