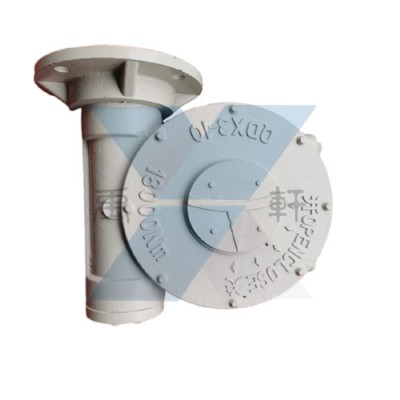

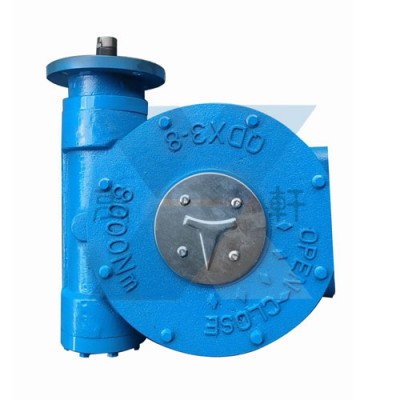

QDX3-C5双级铸钢涡轮箱,二级手动蜗轮头装置
上海禹轩阀门生产的QDX3-C5双级铸钢涡轮箱,S系列多部分回转型阀门手动装置是一种90°回转型阀门驱动装置,铸钢双级涡轮箱,蝶阀手动减速器,球阀手动减速器,WCB蜗轮头适用于大规格的球阀、蝶阀、旋塞阀等类阀门。通常增设***蜗轮减速机构，组合成双级传动，又称二级传动，增加力矩和速比,以减少手动操作力。阀门手动装置特殊型可输出360°多回转型。产品共有12个型号-QDX3-S4,QDX3-S5,QDX3-S6,QDX3-S7,QDX3-S8,QDX3-S9,QDX3-S1O,QDX3-S11,QDX3-S12,QDX3-S13,QDX3-S13D,QDX3-S14,蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。
QDX3-C5双级铸钢涡轮箱结构特点
1蜗轮箱装有限位螺钉可在全开OPEN或全 CLOS闭两个位置上调整。
2蜗轮副自锁,操作简单。
3开关指示牌直接在蜗轮上连接,指示准确直观。
4可根据用户需要,附有结合子,制成不同的孔径、孔型,适应性强,互换性强。产品出厂时装有专用润滑脂,外壳密封防水。检验蜗轮箱的真实性,一定要求阀门的生产企业提供真实、准确的检验报告
QDX3-C5双级铸钢涡轮箱检验过程
①原材料的检验一原铁中CSLMn,PS等的成分含量以及焦炭的质量等
④铸件的检验金相试验,延伸率试验,强度试验等
④密封试验一双面泵压试验及多次开关试
QDX3-C5双级铸钢涡轮箱产品应用
QDX3-S系列多部分回转型阀门手动装置是一款主要用于阀门驱动开关的一种驱动装置，起到连接传动的作用，箱体壳采用灰铸铁、球墨铸铁、铸钢、不锈钢材料,外观美观大方,体积小重量轻,设计合理输出转矩大,省力轻便。常用于阀门驱动，减速机驱动,风门驱动,闸门驱动,蝶阀，球阀，旋塞阀驱动等。上海禹轩生产的阀门手动装置具有耐磨，耐用，不卡等优的特点，欢迎来人到工厂实地考察选用。公司除了生产不锈钢蜗轮箱单级蜗轮箱、电动蜗轮箱、管网蜗轮箱、双级蜗轮箱、双级电动蜗轮箱、分离式蜗轮箱、出口型蜗轮箱、信号蜗轮箱、BA伞齿轮等类型的驱动装置，公司还生产工业阀门全系列。
QDX3-C5双级铸钢涡轮箱连接尺寸结构图
QDX3-C5双级铸钢涡轮箱-S系列部分回转型阀门手动装置技术参数
型号
S6
S7
S8
S9
S1O
S1 1
S12
S13
S13D
S14
G3
G4
G5
G6
G7
G8
G9
G10
G1 1
G12
G13
G13D
G14
技 术 参 数
速比
483:1
495:1
621:1
456:1
551:1
583:1
682:1
1005:1
1920:1
2407:1
2703:1
3162:1
3015:1
单人操作
输入力矩Nm
80
80
80
1 40
1 40
165
165
195
195
240
240
280
280x2
输出力矩Nm
750
1500
3000
5700
7000
8600
10100
17500
33500
51000
58000
79700
152000
多人操作
输入力矩Nm
195x2
165x2
195x2
240x2
280x2
280x3
输出力矩Nm
35000
55000
84500
116000
150000
220000
限位调整
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
蝶阀-DN
125
-150
200
-250
300
-350
400
-450
500
-600
700
800
900
-1000
1100
-1200
1400 -1600
1600 -1800
1800 -2200
2200
-2600
球阀-DN
80
100
150
200
250-300
350
400
500
600
700
800
900
1000-1200
连接尺寸
法兰外圆(D)
125
150
175
210
260
300
350
415
475
560
650
683
800
连接孔中心 (Do)
102
125
140
165
200
254
298
356
406
483
590
603
720
凹面 (D1xh)
70x4
85x4
100x4
130x5
160x5
200x5
230x5
260x5
300x8
370x8
490x8
470x8
600x8
孔数-螺栓(N/M)
4-M10
4-M12
4-M16
4-M20
8-M16
8-M16
8-M20
12M20
12-M20
12-M22
12-M27
20-M36
12-M30
标准轴孔 (d)
24
30
36
40
50
60
80
90
1 10
130
160
180
200
键宽x键高x条数NO.x 90°
8x7
x1
10x8
x1
12x8
x1
12x8
x2
16x10 x2
18x11
x2
22 x14 x2
25x14
x2
28x16
x2
32x18 x2
40x22
x2
45x25
x2
45 x25
x2
可选轴孔
22-24
28-32
32-35
38-42
45-55
55-65
70-75
80-85
90-100
110-120
150-160
160-180
180-220
25-26
34-36
38-40
45-48
58-60
68-70
85-90
90-100
110-120
140-150
170-180
200-220
230-240
安装高座 (H)
62
68
75
105
110
120
135
150
180
195
205
240
250
铸件手轮 (Φ)
240
280
320
350
350
400
400
520
520
590
590
800
800
方头(ex f g x k w)
26x26 30x30 50
33x33 39x39-70
32x32 38x38 70
外型尺寸
A
200
219
250
347
391
450
510
597
645
800
927
1055
1205
B
132
144
157
215
237
275
305
380
384
516
579
650
785
E
95
115
139
171
192
224
250
306
365
425
514
598
660
G
169
203
245
292
338
378
433
522
612
717
854
958
1060
H2
71
88
97
125
128
154
152
185
203
226
250
303
343
H3
96
105
121
170
188
210
240
302
323
455
498
559
662
H4
25
39
59
62
80
95
121
144
160
189
248
242
280
P
1 13
133
153
21 1
228
269
294
346
410
488
586
724
750
Q
190
212
244
324
348
392
415
496
565
639
789
839
880
S
88
95
98
149
149
180
183
205
228
270
292
396
410
U1
202
207
220
295
305
363
370
385
428
454
546
548
575
U2
158
165
190
265
281
313
325
338
402
428
520
522
549
K
146
175
212
243
292
330
382
476
568
675
812
920
1012
