OPGW光缆耐张线夹预绞式耐张串架设线路

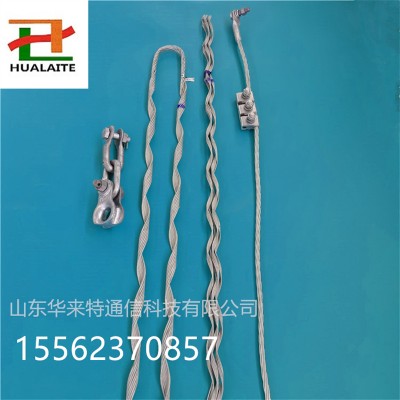

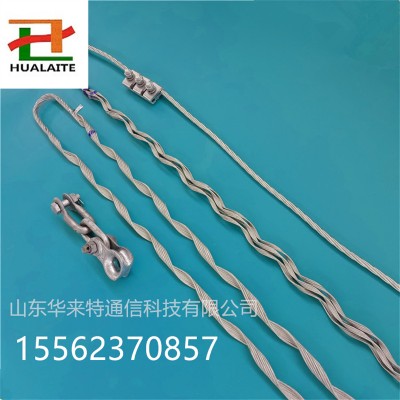

ADSS/OPGW耐张线夹介绍：

       组    成：内绞丝，外绞丝，嵌环，延长环，U型挂环

       U形挂环-----------热镀锌钢U形挂环,起到与杆塔紧固件连接的作用。

       PD挂板-------------热镀锌精密铸PD挂板，起到将U形连接环和U形挂环连接起来的作用，并  避免耐张线夹出口处光缆离杆塔太近，从而保证此处光缆有足够大的弯曲半径。

       嵌环   --------热镀锌精密铸钢嵌环，夹嵌在耐张线夹U形弯曲头内，起到保护耐张线夹并与延连接的作用。

    护线条预绞丝-----用镀锌钢丝或铝包钢丝制成，预绞丝内壁粘有一层微粒金刚砂，以增加磨擦力。预绞丝在工厂加工时被预制成四个子束，避免安装误差并便于快速安装。预绞丝的末端朝径向外侧弯曲，以免挤压损害光缆。
耐张预绞丝--------用镀锌钢丝或铝包钢丝制成,预绞丝在工厂加工时被预制成束，并在内壁粘有一层牢固的金刚砂，以达到对光缆减少ADSS大张力耐张线夹

侧压力的条件下增加耐张线夹的握力。

 用途：承受全张力，将ADSS/OPGW光缆连接至终端杆塔，耐张杆塔和光缆接续杆塔。
