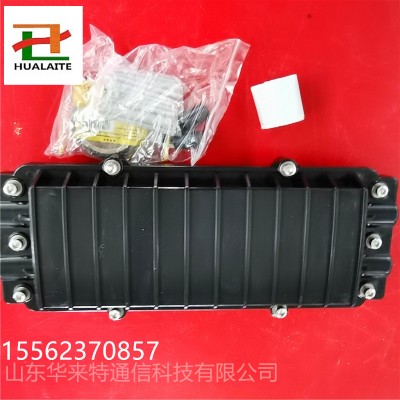

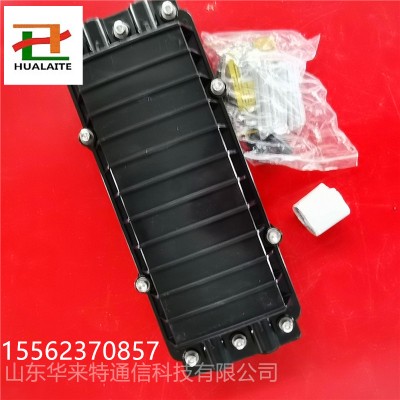

迷你卧式光缆接头盒PC塑料光缆接续盒光缆接头保护金具

性能优势
 操作方便
 密封性能可靠
 重复开启方便
 强度高、可直埋或架空安装使用
 接地保护可靠
 全程保护光纤，并保证其弯曲半径≥40mm
 操作、维护方便、快捷

技术特性:
可用于单芯、带状光缆。
拉伸密封性：2000N轴向à-力，不漏气。
耐电压强度：15KV(DC)。
拉伸密封：产品充气后，能承受2000N的轴向拉力，不漏气。
冲击密封：产品充气后，能承受冲击能量16N*m（牛顿*米）的冲击三次，产品无裂痕，不漏气。
其它各项性能要求均符合YD/T814-1996标准要求。
防火等级：UL94 VO 70Kpa-106Kpa

结构特点
 采用高强度工程塑料添加抗老化剂
 采用优质不锈钢螺钉及挂钩
 哈弧式结构及大熔纤盘设计

 z大光缆直径：φ20
 z小光缆直径：φ10
 附件齐全
应用范围：
 用于室外光缆架空、管道、直埋等敷设直通
 接续和分歧连续，并起到保护接头的作用
主要技术参数：
 环境温度：－40℃～＋60℃
 大气压力：70～106KPa
 抗拉伸力：＞1000N
 抗压力 ：＞2000N/10cm2压力，时间1min
 绝缘电阻：＞2×104MΩ

耐压强度：15KV(DC)/1min不击穿，无飞弧。
