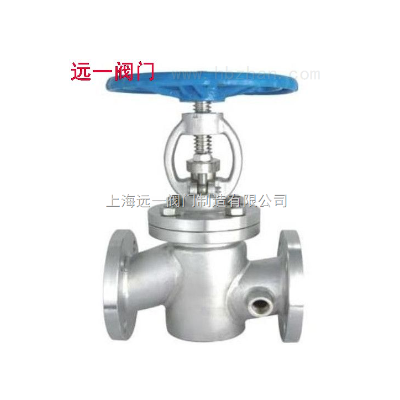

不锈钢保温截止阀BJ41W-16P/25P/40P/R
用途：
BJ41W-16P/25P/40P/R/RL保温截止阀该阀适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。
设计与制造标准:
1.设计与制造： GB12233
2.法兰尺寸：JB/T79 GB9113
3.结构长度： GB12221
4.检验与试验： GB/T13927
安装尺寸及重量:
| GB 2.5MPa | |||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 170 | 190 | 210 | 230 | 260 | 300 | 340 | 380 | 430 | - | 550 |
| H | 260 | 310 | 375 | 375 | 385 | 450 | 485 | 600 | 625 | 735 | 790 |
| D0 | 120 | 140 | 160 | 160 | 160 | 240 | 240 | 280 | 320 | 360 | 360 |
| GB 4.0MPa | |||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 170 | 190 | 210 | 230 | 260 | 300 | 340 | 380 | 430 | - | 550 |
| H | 260 | 310 | 375 | 375 | 385 | 450 | 485 | 600 | 625 | 735 | 790 |
| D0 | 120 | 140 | 160 | 160 | 160 | 240 | 240 | 280 | 320 | 360 | 360 |
| GB 6.4MPa | |||||||||||
| DN | 25 | 32 | 50 | 65 | 100 | 150 | |||||
| L | 235 | 260 | 300 | 340 | 430 | 415 | |||||
| H | 375 | 385 | 450 | 510 | 670 | 670 | |||||
| D0 | 160 | 160 | 240 | 240 | 400 | 400 | |||||
