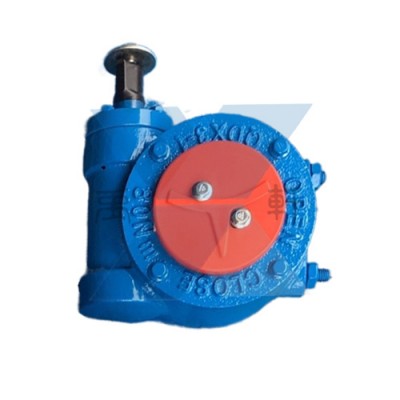

QDX3-1单级蜗轮箱,DN100蝶阀手动减速机/蜗轮头

技术参数

速比

30： 1

42： 1

43： 1

54： 1

64:1

72:1

78:1

76:1

89:1

输入力矩

80

80

130

130

165

165

195

220

220

输出力矩

380

750

1400

1755

2640

2970

3750

4180

4900

限位调整

±5°

±5°

±5。

±5°

*5°

*5*

±5°

*5°

*5°

蝶阀 DN

80-100

125-150

200-250

300-350

400-450

450

500-600

700

800

球阀 DN

50

80

100

150

200

250

250-300

350

400

连接尺寸

法兰外圆（D)

90

125

150

175

210

230

260

300

350

连接孔中心 (Do)

70

102

125

140

165

185

200

254

298

凹面 (D1xh)

55x4

70x4

85x4

100x4

130x5

150x5

160x5

200x5

230x5

孔数-螺栓 (N/M)

4-M8

4-M10

4-M12

4-M16

4-M20

4-M20

8-M16

8-M16

8-M20

标准抽孔 (d)

16

24

30

36

40

45

50

60

80

键宽x键高x条数NO.x 90°

5x5

X1

8x7

X1

10x8

X1

12x8 x1

12x8 x2

14x9 x2

16x10 X2

18x11

X2

22x14 x2

可选轴孔

14、 18、

22、26

28、32、

32、38、

38、42、

42、48

45、55、

55、65、

70、75、

20

36

40

45、48

58、60

70

85、90

安装高度  (H)

52

62

68

75

105

110

110

120

135

铸件手轮 (Φ)

200

250

280

320

350

400

400

520

520

链轮  (Φ2)

200

300

400

外型尺寸

A

200

235

265

322

368

413

433

554

615

B

144

167

188

215

254

270

278

379

419

C

128

150

160

219

243

260

248

345

394

E

76

96

115

139

170

181

192

224

250

G

132

169

203

245

292

314

338

378

433

H2

70

74

88

97

125

131

128

154

152

K

112

146

175

212

243

266

292

330

382
