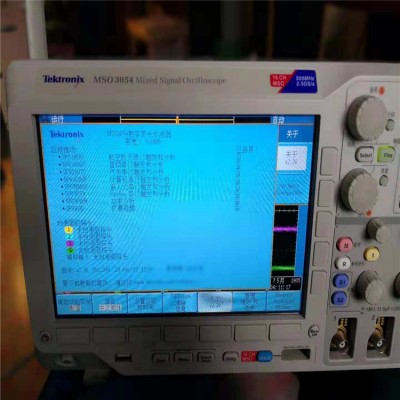

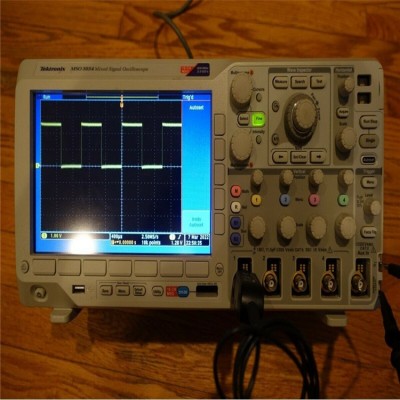

MSO3054信号示波器Tektronix MSO3054

美国泰克 MSO3054混合信号示波器
美国泰克 MSO3054混合信号示波器主要性能指标
 500 MHz 带宽型号
4通道型号
16 条数字通道(MSO 系列)
所有通道上2.5 GS/s 的采样率
所有通道上5 M 点的记录长度
>50,000 wfm/s 的z大波形捕获速率
成套高级触发
简便易用功能
Wave Inspector? 控制功能，轻松导航和自动搜索波形数据
29 种自动测量FFT 分析，简化波形分析
TekVPI? 探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位
9 英寸(229 mm) WVGA 宽屏彩色显示器
体积小，重量轻- 仅厚5.8 英寸(147mm)，仅重9 磅(4 公斤)
连接能力
前面板和后面板上的USB 2.0主机端口，迅速简便地存储数据、进行打印及连接USB 键盘
后面板上的USB 2.0 设备端口，简便地连接PC 或直接打印兼容PictBridge? 的打印机
集成10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上
选配串行触发和分析功能
I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自动串行触发、解码和搜索选项
混合信号设计和分析(MSO 系列)
并行自动触发、解码和搜索功能
多通道建立时间和保持时间触发
MagniVuTM高速采集技术，在数字通道上提供了121.2 ps的精细定时分辨率


自动峰值标记，识别频峰值值得频率和幅度；

手动标记，实现非峰值测量；光迹类型包括：正常、平均、**大保持和**小保持；

三维频谱图显示，方便的观察和深入的了解缓慢变化的射频现象；

自动测量包括：信道功率、邻道功率比（ACPR）和占用带宽（0BW）
