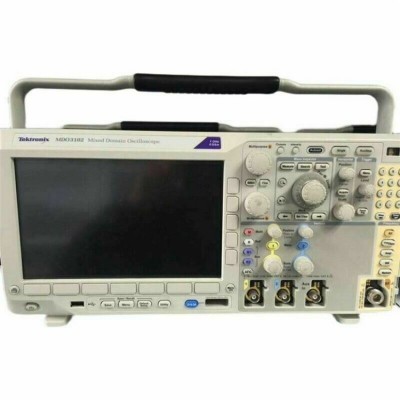

泰克Tektronix MDO3102混合信号示波器

MDO3102混合信号示波器
MDO3102泰克(Tektronix)示波器，泰克MDO3102的产品说明：主要性能指标 示波器 分为 2条模拟通道和 4条模拟通道

主要性能指标
示波器
分为 2 条模拟通道和 4 条模拟通道两种型号
1 GHz、500 MHz、350 MHz、200 MHz和100 MHz 带宽型号
带宽可以升级（高达1 GHz）
高达5 GS/s 的采样率
所有通道上 10 M点的记录长度
>280,000 wfm/s 的zui大波形捕获速率
标配无源电压探头，3.9 pF 电容负载，1 GHz 、500 MHz 或 250 MHz 模拟带宽
频谱分析仪
频率范围
标配： 9 kHz – 示波器带宽
选配： 9 kHz - 3 GHz
超宽捕获带宽，高达 3 GHz
任意函数发生器（选配）
13 种预先定义的波形类型
50 MHz 波形生成功能
128 k 任意波形发生器记录长度
250 MS/s 任意波形发生器采样率
逻辑分析仪（选配）
16 条数字通道
所有通道上 10 M点记录长度
121.2 ps 定时分辨率
协议分析仪（选配）
支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、CAN、LIN、FlexRay、MIL-STD-1553 和音频标准等串行总线
数字电压表（产品注册后提供）
4 位 AC RMS、DC 和 ACDC RMS 电压测量
5 位频率测量
主要特点
FastAcq? 高速波形捕获速率，迅速发现难检异常信号
Wave Inspector? 控件，轻松导航及自动搜索波形数据
33 种自动测量和波形直方图，简化波形分析
TekVPI? 探头接口，直接支持有源探头、差分探头和电流探头，可自动确定标度和单位
9 英寸 (229 毫米) WVGA 宽屏彩色显示器
体积小，重量轻 - 仅厚 5.8 英寸（147 毫米），仅重 9.2 英磅（4.2 公斤）
频谱分析
为常用任务提供专门的前面板控件
自动峰值标记，识别频峰值值的频率和幅度
手动标记，实现非峰值测量
光迹类型包括： 正常、平均、zui大保持和zui小保持
三维频谱图显示，方便地观察和深入了解缓慢变化的射频现象
自动测量包括： 信道功率、邻道功率比 (ACPR) 和占用带宽 (OBW)
任意函数发生功能
生产预定义的信号，快速仿真设计中缺少的器件
