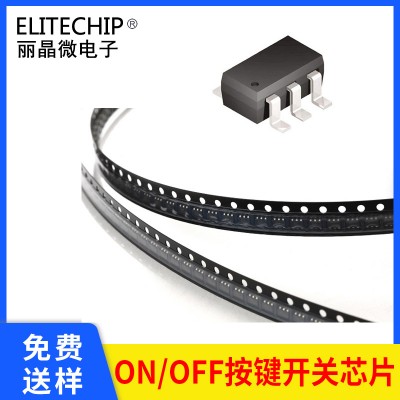

一键开关机电路芯片 sot23-6按键电源开关芯片
ECH220110-2546-A0D7长按3秒开关机IC
一． 功能说明
供电方式：3.7V锂电池。上电OUTL为高电平。
KEY1功能： 长按3秒开机，OUTL脚输出低电平,再长按3秒关机，OUTL翻转为高电平。
KEY2功能：开机状态KEY2检测到有高电平且持续时间超过0.5秒，IC进入关机状态OUTL翻转为高电平(小于0.5S维持原有状态)，需长按 KEY1 3秒重新开机 。KEY2 检测到高电平时KEY1 按键无效；关机状态下 KEY2 无检测功能 。
二． 电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.6 |
|
mA |
Fcpu=4MHz@HIRC-8M |
|
静态电流 |
ISTB |
|
3 |
|
uA |
VDD=5V, WDT 开, LVR 关 |
|
驱动电流 |
Iol |
|
|
30 |
mA |
Vol=0.6V |
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
三． 封装脚位图（SOT23-6）
|
管脚号 |
符号 |
功能描述 |
|
1 |
NC |
悬空 |
|
2 |
GND |
电源负 |
|
3 |
OUTL |
LED输出，低电平有效 |
|
4 |
KEY1 |
触发开关 |
|
5 |
VDD |
电源正 |
|
6 |
KEY2 |
信号检测脚 |
四． 电路图参考
五． 封装尺寸图（SOT23-6）
六． 版本说明
|
版本 |
日期 |
描述 |
|
ECH220110-2546-A0D7 |
2022/1/19 |
V01初版 |
|
|
|
|
