多路电子开关芯片 三通道简单轻触按键开关IC开发

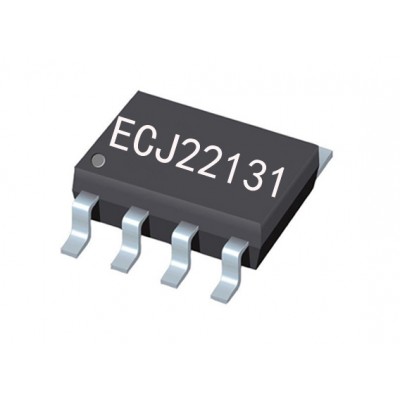

ECJ22131-A8860B 三按键电子开关芯片
一．功能说明
供电电压范围DC2.2V--DC5.0V，低功耗。
上电OUT输出低电平，3路按键开关输入控制分别对应3路电平信号输出。
上电默认输出是低电平，触发后输出是高电平。再次触发翻转为低电平。按键KEY1对应OUT1输出，各按键独立互不干扰。
二．电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
5 |
|
uA |
VDD=3.0V, 输出悬空 |
|
静态电流 |
ISTB |
|
5 |
|
uA |
VDD=3.0V，输出悬空 |
|
驱动电流低电平输出 |
IOL |
|
15 |
|
mA |
VDD=5.0V,VOP=VSS0.5V |
|
驱动电流高电平输出 |
IOH |
|
10 |
|
mA |
VDD=5.0V,VOP=VDD-0.5V |
|
过VDD极限电流 |
IVDDmax |
|
|
60 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
60 |
mA |
|
|
工作温度 |
TA |
-10 |
25 |
60 |
℃ |
|
|
储存温度 |
Tstg |
-40 |
25 |
125 |
℃ |
三．封装脚位图（SOP-8）
四．PIN引脚说明及功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
Key1 |
开关控制脚 |
|
3 |
Key2 |
开关控制脚 |
|
4 |
Key3 |
开关控制脚 |
|
5 |
OUT3 |
LED输出 |
|
6 |
OUT2 |
LED输出 |
|
7 |
OUT1 |
LED输出 |
|
8 |
GND |
电源负 |

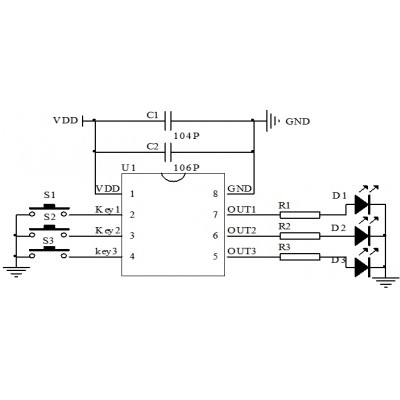

5.1参考电路图
5.2负载接LED电路
七．封装尺寸图（SOP-8）
八．版本说明
|
版本 |
日期 |
描述 |
|
ECJ22131-A8860B |
2022/10/13 |
V01D50 |
