电动榨汁机破壁机触摸IC方案多路开关IC方案

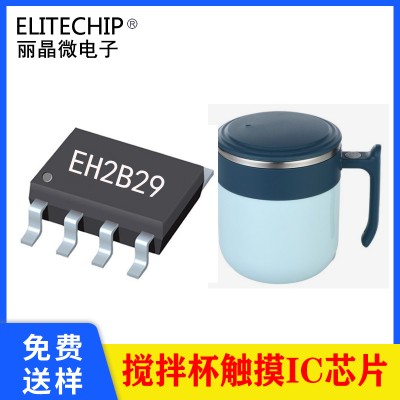

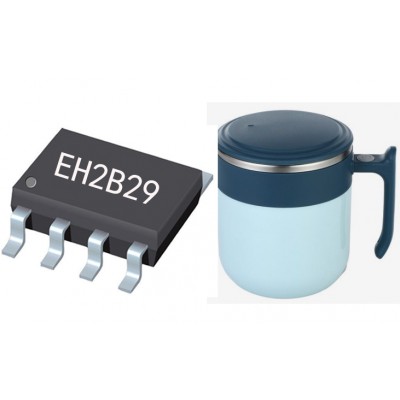

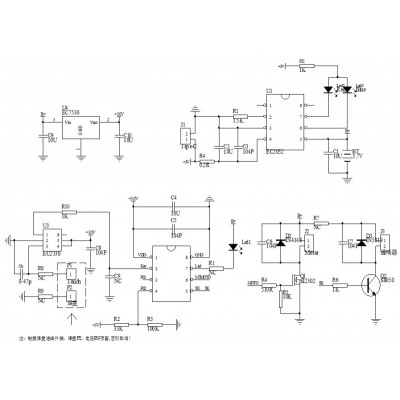

EH2B29-B95C-5230 搅拌杯触摸芯片
一．功能说明
单个触摸按键控制三路输出：一路马达输出，一路蜂鸣器输出，一路LED指示灯输出
上电不工作，短按Touch，马达开始转动同时指示灯Led1闪，延时60秒停止，马达停止工作后，此时蜂鸣器响5秒提示；
中途触发有效，充电过程中不工作。
二．极限参数
Supply voltage (Vdd)…………………… - 0.3V ~ 6.0V
Input in voltage (Vin)………………… Vss – 0.2V ~ Vdd 0.2V
Operating ambient temperature (Topr) …………… -20℃ ~ 85℃
Storage ambient temperature (Tstor) ………………–40℃ ~ 125℃
三．电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
2 |
|
mA |
所有负载断开 |
|
静态电流 |
ISTB |
|
5 |
|
uA |
所有负载关闭 |
|
驱动电流低电平输出 |
IOL |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VSS0.5V |
|
驱动电流高电平输出 |
IOH |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VDD-0.5V |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-40 |
25 |
125 |
℃ |
五．PIN引脚说明及功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
IC正极 |
|
2 |
Key |
触发脚，低有效 |
|
3 |
P01 |
悬空 |
|
4 |
P02 |
5V检测口 |
|
5 |
SK |
蜂鸣器输出口 |
|
6 |
MT |
马达输出，高有效 |
|
7 |
Led |
指示灯1，低有效 |
|
8 |
GND |
IC负极 |
七．封装尺寸图（SOP-8）
八．版本说明
|
版本 |
日期 |
描述 |
|
EH2B29搅拌机 B95C-5230 |
2022/12/06 |
V01初版 |
