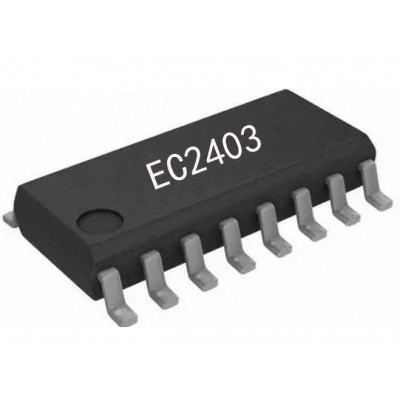

EC2403-FDD3H 编码器调光IC

一、 功能说明

上电不工作，短按Key开机，默认冷白亮，再短按切换色温依次为：暖白，冷白暖白，冷白

开启Led后旋转编码器，可调亮度

长按Key关机，有不断电亮度、色温记忆功能。

有电量指示功能。

二、 电气参数（VDD=3.0V，GND=0,TA=25℃）

工作电压：2.4-5.5V；

工作电流：1.5mA；

静态电流：10uA；

驱动电流低电平输出：9mA；

驱动电流高电平输出：8mA；

工作温度：-10°-85°；

储存温度：-20°-100°；

三、 封装脚位图（SOP16）

四、 PIN引脚名称及功能描述

五、 参考电路图

六、 封装尺寸图（SOP16）

七、 版本说明

版本	日期	描述
EC2403-FDD3H	2024/08/09	V01初版
