低中高爆闪8脚开关调光控制芯片单片机MCU方案开发

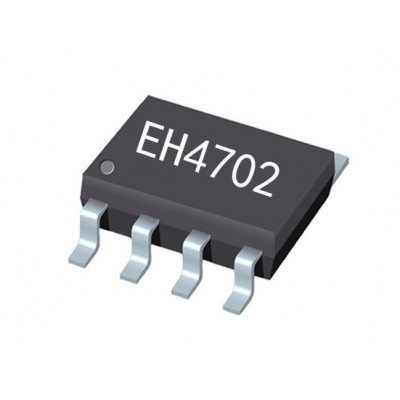

EH4702-3132-2BDF手电筒闪灯芯片

一． 功能说明

供电方式：DC3.7V锂电池。轻触按键输入，四路输出：1路负载、2路充电指示灯、1路充电使能。上电不工作。

短按一下中亮60%。

再短按一下低亮35%。

再短按一下爆闪频率8HZ占空比60%。

再短按一下关，循环。

任何模式下长按2秒进入高亮模式，短按关闭高亮模式。

低电检测功能：电池电压低于2.8V时，红灯快闪5下停止工作进入待机。充电中红灯亮，充满绿灯亮。

二． 电气参数（VDD=5.0V  TA=25℃）

工作电压：2.4-5.0V；

工作电流：1mA；

静态电流：5uA；

驱动电流低电平输出：20mA；

驱动电流高电平输出：14mA；

工作温度：-10°-60°；

储存温度：-20°-100°；

三． 封装脚位图（SOP-8）

四． 电路图参考

五． 封装尺寸图（SOP-8）

六． 版本说明
