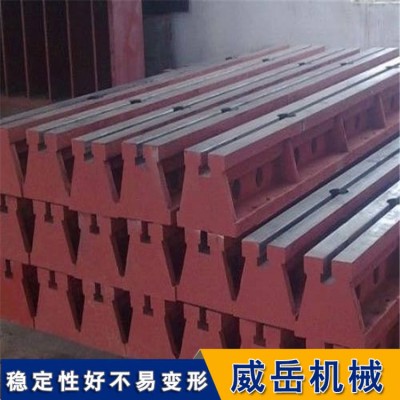

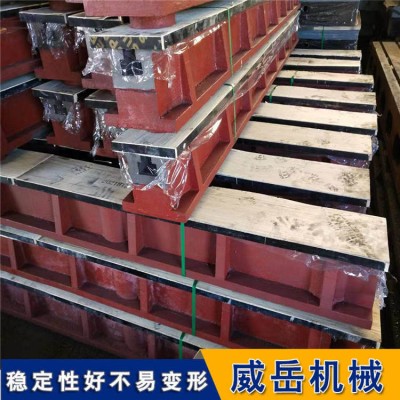

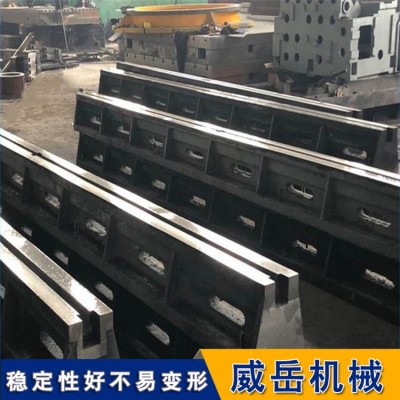

铸铁T型槽地轨的安装设计与使用说明
铸铁T型槽地轨作为一种重要的工业设备，广泛应用于机械加工、装配和检测等领域。它以其高稳定性、高精度和长寿命等特点，为现代工业生产提供了有力的支持。本文将详细介绍铸铁T型槽地轨的安装设计原则、步骤以及使用说明，以指导用户正确安装和使用该产品，确保设备的正常运行和延长使用寿命。
一、安装设计原则
铸铁T型槽地轨的安装设计应遵循以下原则：
1.稳定性原则：地轨安装后应保持稳定，不产生晃动或变形。这要求地轨的底部与地面紧密结合，无虚跨间隙，确保承受载荷后不发生弯曲变形。
2.精度原则：地轨的安装精度直接影响其使用效果。因此，在安装过程中应严格控制水平度、平行度和垂直度等关键参数，确保地轨安装后的精度满足使用要求。
3.易用性原则：地轨的安装设计应考虑到使用的便捷性。例如，安装孔位应合理布局，方便固定和调整；地轨表面应平整光滑，便于放置和移动工件。
二、安装步骤
1.基础准备：首先清理安装场地，确保地面平整、无杂物。根据设计要求，确定地轨的安装位置和间距。
2.固定地轨：在地轨的内侧两边，按照设计要求的间距（约500-700mm）使用M8铁膨胀钉或射钉进行固定。确保地轨的底部与地面紧密贴合，无虚跨间隙。
3.初调水平：使用条形桥板、合像水平仪等水平仪器，对单根地轨进行初调，使其达到水平状态。然后以这一根调平的地轨为基准，依次往下进行地轨的初调，拼接成铸梁平台。
4.水泥灌浆：在地轨固定和初调完成后，进行水泥灌浆。待水泥浆凝固后，再次进行地轨的精度调整和检验，确保各项参数满足设计要求。
5.埋设深调整：根据地面装饰层的厚度，调整地轨的埋设深。确保地轨的顶部与地面装饰层持平或略高于3-5mm，以便于使用和维护。
三、使用说明
1.使用前准备：在使用铸铁T型槽地轨前，应先用无腐蚀性汽油将工作面的防锈油洗净，并用脱脂棉纱擦拭干净。确保地轨表面清洁无异物，以免影响使用效果。
2.调整水平：将工件放置在地轨上后，使用水平仪调整地轨至水平状态，使重量均匀分布在各支点上。这样可以确保工件在加工或检测过程中保持稳定。
3.操作注意事项：在使用过程中，应小心操作，避免碰撞或划伤地轨表面。如需移动工件，应使用合适的搬运工具，避免直接在地轨上拖拽。
4.维护保养：使用完毕后，应及时清理地轨表面的杂物和油污，保持其清洁干燥。定期对地轨进行检查和维护，确保其精度和稳定性。
四、注意事项
1.环境要求：铸铁T型槽地轨应放置在干燥、通风的环境中，避免阳光直射和潮湿。温度变化会产生误差，应在20±5℃范围内使用铸铁地轨。
2.负载：地轨的承载能力有限，应严格按照产品说明书中的规定进行使用。不得超载使用，以免对地轨造成损坏。
3.安全事项：在安装和使用过程中，应遵守安全操作规程，佩戴好防护用品，确保人员安全。
