电动套丝机操作灵活 操作简单

电动套丝机

电动套丝机介绍

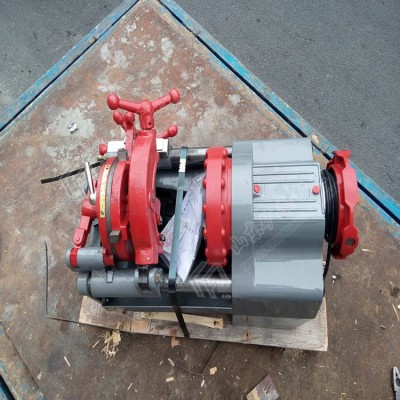

电动套丝机是设有正反转装置，用于加工管子外螺纹的电动工具。本机适用于1/2-6英寸口径的各种水、电、气管的切断、套丝及内孔倒角。具有自动套切标准圆锥管螺纹的仿形装置，可靠的夹紧机构，先进的冷却润滑系统。备有套制公制螺纹的附件装置，是各建筑、管道、设备安装等行业保证工程工程质量、加快工作效率、减轻劳动强度的理想设备。Kuangan002

电动套丝机有台式和手提式之分.

台式套丝机由铝合金机体，电动机，减速箱，管子卡盘， 板牙头，割刀架，进刀装置，冷却系统组成，经久耐用，适合工作流动或固定场所进行大批量加工管螺纹.

手持式电动套丝机重量轻，可快速更换板牙头；操作省力、快捷，携带方便；不受场地限制，在工地上或者非常规的场合均可灵活操作。

电动套丝机功能

套丝机工作时，先把要加工螺纹的管子放进管子卡盘，撞击卡紧，按下启动开关，管子就随卡盘转动起来，调节好板牙头上的板牙开口大小，设定好丝口长短.然后顺时针扳动进刀手轮，使板牙头上的板牙刀以恒力贴紧转动的管子的端部，板牙刀就自动切削套丝，同时冷却系统自动为板牙刀喷油冷却，等丝口加工到预先设定的长度时，板牙刀就会自动张开，丝口加工结束.关闭电源，撞开卡盘，取出管子.

套丝机还具有管子切断功能:把管子放入管子卡盘，撞击卡紧，启动开关，放下进刀装置上的割刀架，扳动进刀手轮，使割刀架上的刀片移动至想要割断的长度点，渐渐旋转割刀上的手柄，使刀片挤压转动的管子，管子转动4圈5圈后被刀片挤压切断.

电动套丝机使用方法

1、根据管子的管径选择合适的板牙组。（每组板牙上有两组数字，一组是板牙的规格，每支是一样的如:3/4，另一组是安装的顺序号如：1、2、3、4）。

2、把板牙头从滑架上取下（掀起），松开手柄螺母，转动曲线盘，使曲线盘到刻度z大的位置。

3、将选好的板牙组按对应顺序号逐个装入板牙槽内，其锁紧缺口就会与曲线盘吻合，然后扳动曲线盘，使曲线盘上的刻度指示线与所需加工件的刻度尺对齐，拧紧手柄螺母，该板牙就被正确定位，将板牙头扳起备用。

4、将变距盘旋到所需规格的位置上。

5、顺时针方向转动前后卡盘，松开三爪，将管子从后卡盘装入，穿过前卡盘，伸出长约100毫米。

6、用右手抓住管子，先旋紧后卡盘(扶住即可，一定要观察卡在三爪中心)，再旋紧前卡盘，然后将锤击盘按逆时针方向，适当锤紧，管子就夹紧了。

7、放下割刀架，转动割刀手柄，增大刀架开度，使割刀架滚子能跨越于管子上。

8、转动滑架手柄，使割刀移至割断（记号）位置。

9、旋转割刀手柄，使割刀与管子靠近。

10、摘下手套，戴护目镜按启动按钮。

11、开动设备，然后将割刀切入管子，管子每转一圈进刀约0.15-0.25毫米，即主轴每转一圈割刀手柄进1/10转左右，切割完毕后，向右移动滑架手柄，将割刀退回，并扳起割刀架复位。（注：切割时进刀量不能过大，用力不能太猛，否则会使管子变形，割刀损坏）。

12、扳起割刀架时放下板牙头，使其与方形块接触，用锁销锁紧，当板牙头可靠定位后，转动滑架手柄，完成套扣。

13、松开扳机，转动滑架手柄，退出板牙头，扳起板牙头，放下倒角架。

14、转动滑架手柄，将倒角器进入管子内进行倒角。

15、转动滑架手柄，退出倒角架，停机。

16、摘眼镜、戴手套，转动卡盘及三爪，取下管子，将倒角架、割刀、板牙头复位。
