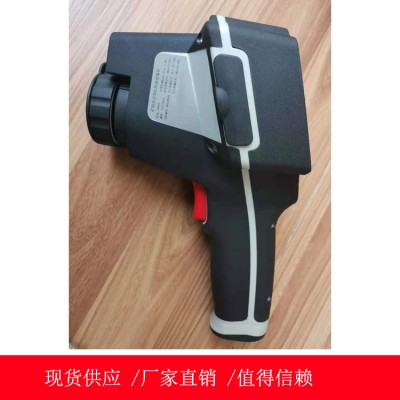

YRH800矿用本安型红外热成像仪

YRH800矿用本安型红外热成像仪

2产品特点

YRH800矿用本质安全型红外热成像仪（以下称热成像仪）用于煤矿的热成像和测温功能。热成像仪采用非制冷焦平面红外探测器，将被测物体的红外热谱图以高清晰度、高灵敏度的伪彩图像方式呈现，可多点测温。并可将图像、视频和语音存储在Micro Sd卡上，便于计算机进行深度分析和统计。

热成像仪经国家指定的法定权威机构审查及检验。

热成像仪适用于专业技术人员、操作人员、领导等所有作业人员。

3主要用途及使用范围

热成像仪主要用于有爆炸危险环境的的热成像和温度测试，可寻找高温区域，实时温差成像，适用于通风工区寻找煤层自燃发火区域和救护队在黑暗条件搜寻遇险人员。

4 热成像仪分类

4.1 产品型号及其含义

Y    R    H   800

测量温度范围 0.0℃～800.0℃

工作原理：红外原理

***特征代号：热成像

产品类型代号：矿用仪器

4.2防爆类型及防爆标志

防爆类型：矿用本质安全型，

防爆标志：ExibⅠ Mb

4.3外形尺寸及重量

外壳材质：ABS+硅胶联系人：王莉（销售经理） 电话：18005372438 微信：18005372438

外形尺寸：（283×103×160）mm

重    量：1.0kg

4.4 使用环境条件

热成像仪在下列条件下可靠的工作：

a. 工作温度：0℃～﹢40℃

b. 相对湿度：≤98%（﹢25℃）

c. 大气压力： 80kPa～116kPa

d. 在具有甲烷、煤尘爆炸性气体混和物的煤矿井下使用

5、技术特性

5.1 基本性能

5.1.1 热成像仪以数字进行显示，其分辨率不低于0.1℃，并能表示显示值的正或负；

5.1.2 热成像仪具有拍照模式和测温模式，拍照模式可拍照或实时录像；

5.1.3 热成像仪具有存储、重调、删除、回放功能；

5.1.4 热成像仪具有测量点、线、面温度的z大值、z小值、平均值等功能；

5.1.5 热成像仪具有多种伪彩色、色标显示方式；

5.1.6 热成像仪具有高温报警、低温报警、定值温度报警功能，并可设置报警点及辐射率；

5.1.7 热成像仪具有手动对焦和自动对焦功能；

5.1.8 热成像仪具有背景光开关、亮度调节功能；

5.1.9 热成像仪自身带有操作键盘，具有中文菜单操作界面；

5.2主要技术指标：

1）测温范围：0.0℃～800.0 ℃

2）基本误差和报警误差

3）重复性应不大于0.5℃。

5.3报警功能：

4.3.1 报警点在测量范围内可任意设置，报警显示值与设定值的差应不超过±1.0℃。

4.3.2 当温度超过报警点时，热成像仪具有声音报警的功能。

5.4 本安参数：

采用充电型两节1600mAh锰酸锂蓄电池，型号为：PL123450，电池采用保护板，具有双重过充电保护电压保护、过放电保护电压保护、短路保护功能的保护电路。保护板和充电型串联的两节1600mAh锰酸锂蓄电池浇封在单独电池仓内，浇封选用双酚A型环氧树脂，浇封的厚度不小于2mm，并置于ABS工程塑料壳内，电池应符合MT/T 1051-2007的规定。

本安参数：PL123450锰酸锂蓄电池两节串联；Uo：8.4V DC，Io：1.6A。
