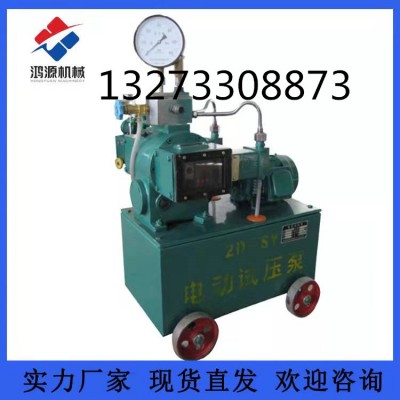

西藏南京大功率电动试压泵/双缸/三缸/四缸操作模式试压泵产品

试压机主要适用于各类压力容器、氧气瓶、管道、阀门、蒸气锅炉等作水压试验，予应力加工新工艺和试验室中获得液体高压源的设备。是原机械工业部通用机械研究所试压泵联合设计组设计的新系列产品，它具备了旧式产品的“三化”程度高、使用寿命长、性能稳定、移动灵活、重量轻等特点，并在此基础上增加了传动装置和十字转换，使本系列产品的综合达到标准要求，各种性能更加稳定可靠，使用更加安全方便，同时达到了节能省电的效果。在产品结构方面选用了封闭式水箱，降低了整机高度，使外形更加紧凑美观。该产品系按5°—60℃的清水，乳化液和粘度不大于45mm2/s的油品为工作介质而特意设计的，在试压的初始阶段能迅速充液和升压，以缩短试验时间，具有较大的流量，当压力超过1.6Mpa（此压力可以调低）后，为使试压过程更加平稳的进行，则流量自动减小。所以该产品在高、低压时具有两种流量，并能自动变换。凡在额定排出压力以下，可进行任意数值的压力试验，该产品的工作环境温度：5°—60℃。

  电动打压泵是由泵体、柱塞、密封圈、控制阀、压力表、水箱等组成，分别概述其工作原理：

柱塞通过手柄上提时，泵体内产生真空，进水阀开启清水经进水滤网、进水管进入泵体，手柄施力下压时进水阀关闭，出水阀顶开，输出压力水，并进入被测器件，如此往复进行工作，实现额定压力的试验。

试压泵具有结构紧凑、合理、操作省力、整机重量轻、维修方便，大大地提高工作效率等特点。

电动打压泵从工作原理上可分为内混合和外混合两种型式。

内混式

内混式是指在叶轮进口附近进行气液混合的，其原理如图所示。自吸泵启动前泵体内灌入适量的液体(淹没叶轮)，回流阀打开，压入室与吸入室相通，叶轮旋转后，将吸入室和叶轮中的液体，经叶轮输送到压出室中去，叶轮进口处形成负压，吸入管路中的压力高于吸入室的压力，因而使吸入阀打开，吸入管路中的气体经吸进入叶轮，压出室中的液体经回流阀孔、吸入室，又被吸到叶轮进口进行气液混合，叶轮并将气液混合物输送到压入室中去，由于气液分离室容积足够大，使得流速降低，靠液体和气体比重的不同而进行气、液分离，气体经压出管路排出，液体又经回流阀孔被吸进叶轮再与气体进行混合，依次循环，直至吸入管路内的气体被排净为止，这时自吸泵就完成了自吸过程而达到正常工作。

外混合

外混合是指在叶轮外缘进行气、液混合的，其工作原理如图所示。自吸泵启动前，泵体内灌入适量的液体，当叶轮旋转后，将吸入室和叶轮中的液体经叶轮输送到压出室中去，叶轮进口处形成负压，吸入阀打开，吸入管路内的气体经吸入室进入叶轮，在叶轮出口处与随叶轮高速旋转的液体相混合，由于叶轮的作用，使气液混合物经压出室到容积足够大的气液分离室中去，由于流速降低，靠液体和气体的比重不同而进行分离，气体经压出管路排出，液体经外流道又回到叶轮外缘。依次循环，直至吸入管路内的气体被排净为止，这时泵就完成了自吸过程而达到正常工作。
  管道试压泵技术要求：

1、供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体。

2、该试压泵系按水压试验要求而特殊设计。在试压的初始阶段具有较大流量、能迅速充液和升压，以缩短实验时间。

3、当压力超过1.6MPa后、为使试压过程能较平稳而缓慢地进行，流量自动减少。

4、在高、低压时有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意数值的水压试验。

试压泵使用与维修：

1．试压泵开始使用前应详细检查各部件连接处是否拧紧，压力表是否正常，进出水管是否安装好，本泵工作介质为5~50°C 清水、乳化液或运动粘度<45mm2/s的油器。禁止使用有泥沙及其它污染物的不清洁水。

2．为提高试压效率、可先将被测试容器或设备先注满水，再接试压泵的出水管。

3．在试压过程中，若发现水中有多量空气可拧开放水阀，把空气放掉。

4．在试压过程中若发现有任何细微的掺水现象，应立即停止工作进行检查和修理，严禁在掺水情况下继续加大压力。

5．试压完毕后，先松开放水阀，压力下降，以免压力表损坏。

6．试压泵不用时，应放尽泵内的水，吸进少量机油，防止锈蚀。
