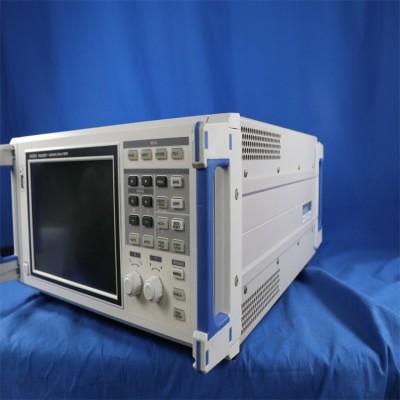

日置PW6001功率分析仪HIOKI PW6001日本

功率分析仪 PW6001 概要

为了追求功率转换效率，高精度、大12ch的迈入新高度的HIOKI功率分析仪

功率基本精度?0.05％※1 （※1仅指主机精度，但即使加上电流传感器精度也可达到?0.075%）

抗干扰性强且高稳定性（80dB/100kHz的CMRR, ?0.01%/℃的温度特性）

还能准确测量变化大的负载，TrueHD 18bit

在保证高精度的同时达到10ms的更新率（通过专用IC所有测量都是独立并同时运算）

对于准确且稳定的效率测量很重要的一点：DC基本精度?0.07%

和以往机型相比扩大至10倍的宽频带和采样率

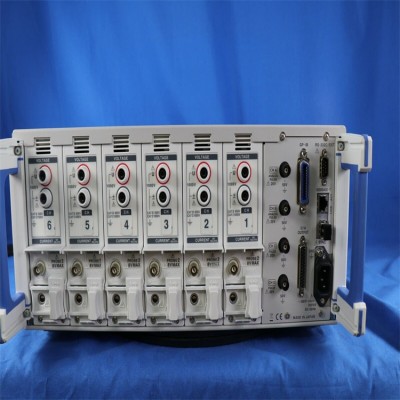

大12ch※2，实时连接2台的同步功能

2 6ch机型使用光连接线（长500m）连接2台，可以同步数据和波形。

无需示波器的波形分析，马达分析专用触发

带宽1.5MHz，大100次的宽频谐波分析

可以用于无线充电评价系统TS2400

宽广且稳定的频率特性

类似于SiC半导体器件的普遍使用，开关设备高速化要求提升，功率测量的带宽要求日益提高。PW6001和我司之前的机型3390相比，频带和采样率是其10倍。 高精度、宽频带且高稳定性。兼备功率测量中重要的三要素，内含卓越技术的基本性能实现详细的功率分析。

进行电抗器的损耗测量中的必要功能

被称为电抗器中的低功率因数测量要求，除了测量仪器的精度以外，传感器的相位特性，系统的抗干扰环境等系统的兼容性是很重要的。 PW6001具备相位补偿功能以及传感器的一体化等功能能够完美解决电抗器测量中让人困扰的问题。

实现真正的频率分析，5MS/s高速采样

为了正确进行PWM波形的功率分析，必须依据测量采样率定理。PW6001为了实现2MHz的测量带宽，对输入信号以5MS/s直接进行采样。可进行无混叠误差的分析。

实现功率分析引擎Ⅱ，高速并同时运算

周期检测/宽频带功率分析/谐波分析/波形分析等所有测量都是独立的数字处理，不会互相影响。通过高速运算可以在保证高精度的情况下达到10ms的数据更新速度。

抗干扰及温度变化能力强 追求更高的稳定性

由金属切削所形成的的具备独特性质的坚固护套，从输入端口开始保证爬电距离的光绝缘装置。2个关键装置提高抗干扰性能，实现高稳定性和80dB/100kHz的CMRR性能。另外，温度特性提高到?0.01%/℃，使高再现性测量成为可能。

无需示波器的波形分析

除了电压、电流以外，还能同时显示扭矩传感器和编码器信号。不仅具备触发、预触发功能，还有PWM波形触发、编码器脉冲触发等便于进行马达分析的触发功能。

大带宽1.5MHz的谐波分析

本机基波频率0.1Hz ～ 300kHz，可分析带宽1.5MHz，多100次的宽频谐波分析。可以测量马达的基波分析和无线充电的传输波形的畸变率。

FFT分析目标波形

大2MHz的频率分析。可任意指定波形的分析范围，可显示前10个点的峰值和频率。可以观测谐波中无法显示的频率成分，并保存测量结果

描绘目标波形的数字LPF

根据测量对象选择截止频率。数字LPF彻底去除干扰，并描绘出目标波形。

直观引导的操作性

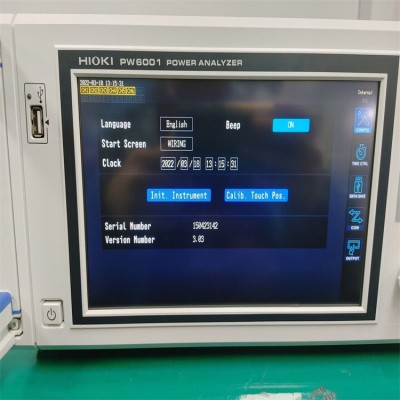

可缩短操作时间，集中进行分析 配备了软键盘的9英寸触摸屏 横向纵向操纵波形的双旋钮 防止接线错误的接线确认功能 可通过手写或软键盘的画面拷贝上输入注释配

一键设定，快速测量

具备仅需选择被测物DUT的简易设置功能。选择接线种类，可按照自动适合设置开始快速测量。

针对高精度测量的专用电流传感器设计

将电流传感器连接到测量对象的配线上。减轻了配线和 测量仪器损耗的影响，能够在接近实际工作环境的接 线状态下测量高效率系统。
