泰克P5200A差分探头p5200a

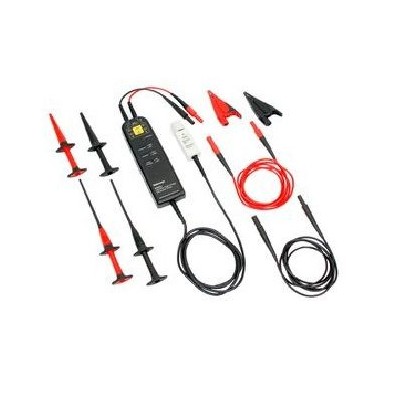

P5200A 泰克差分探头
P5200A 是 Tektronix 的 50 MHz 差分探头。
特征：

带宽高达 100 MHz
高达 5,600 V 差分 (DC pk AC)
高达 2,300 V 公共电压 (RMS)
超量程指示器
安全认证
可切换衰减
可切换带宽限制
应用：

浮动测量
开关电源设计
电机驱动设计
电子镇流器设计
CRT显示设计
电源转换器设计与服务
P5200A 可与任何示波器一起使用，使用户能够在示波器接地的情况下安全地测量浮动电路。P5200A 有源差分探头将浮动信号转换为低压接地参考信号，可以在任何接地参考示波器上安全轻松地显示。
P5200A高压差分探头适用于任何示波器，它能够使测试人员安全可靠地测试浮地电路。把浮地信号转换成对地的低压信号，该低压信号能在任何接地的示波器上方便准确的显示出来。
25MHz，1300V（DC AC峰值），衰减50X/500X，共模抑制比80dB/50dB
特点及优点：
带宽：25MHz
差模电压：1300V（DC AC峰值）
共模电压（RMS或DC AC峰值）：1000V CATII，600V CATIII
衰减（可切换）：50X/500X
共模抑制比（60Hz/1MHz典型值）：80dB/50dB
超量程警示
安全认证
衰减比可转换
限制带宽可选择
P5200A|P5200A高压差分探头|泰克探头P5200A高压差分探头应用：
浮动测量
开关电源设计
电机驱动器设计
电子镇流器设计
CRT显示设计
功率转换器的设计
功率半导体器件

P5200A|P5200A高压差分探头|泰克探头P5200A高压差分探头
