回收TDP4000差分探头tdp4000

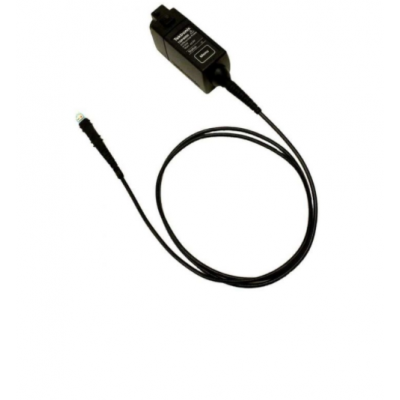

TDP4000 泰克差分探头
TDP4000 是泰克的 4 GHz 差分探头。差分探头是具有两个输入的有源探头。负输入和正输入以及驱动 50 欧姆电缆以传输数字示波器通道输出的接地线。
特征：
卓越的电气性能

4 GHz 带宽
出色的共模抑制 - 减少更高常见环境中的测量误差
低电容和电阻负载——保持信号保真度并减少直流偏置相互作用
多样的机械性能

用于探测小几何电路元件的紧凑型探头
DUT 附件可以连接到细间距 SMD
可靠的稳健设计
便于使用

使用 TekVPI? 探头接口直接连接到示波器
在示波器显示屏上提供自动单位缩放和读数
轻松访问探头补偿盒控件或示波器探头菜单显示，以获取探头状态、设置控制和诊断信息
集成示波器/探头系统

直接连接到 TekVPI? 示波器接口并由其供电（直接连接到 TekVPI 示波器，无需像许多竞争对手一样需要外部电源）
单键示波器探头菜单访问
从探头补偿盒或示波器用户界面进行设置和控制
AutoZero - 将输出偏移归零
通过示波器远程控制 GPIB/USB 探头
配件：

小袋，带插件的尼龙手提箱 - 每个 1
可追溯性证书 - 每个 1
探头端盖 - 每个 1 个
防静电腕带 - 每个 1
附件套件 TDP4000 包含

塑料配件盒 - 每个 1 个
方针适配器 - 每个 4 个
可变间距吸头适配器 - 每个 4 个
Y-lead 适配器 - 每个 2 个
微型 CKT 测试头 - 每个 3 个
3 英寸接地线 - 每个 2 个
标记带套装（5 种颜色各 2 个）- 各 1 个
附件套件（焊接式差分探头 TDP4000）包含

适配器，电阻器/电线 - 每个 2 个
电线组件 w/ 0.02 直径 - 每个 10
线组件 w/ 0.008 直径 - 每个 10
10 Ω 电阻器，带 0.02 直径导线 - 每个 10 个
10 Ω 电阻器，带 0.008 直径导线 - 每个 10 个
20 Ω 电阻器，带 0.02 直径线 - 每个 10 个
20 Ω 电阻器，带 0.008 直径线，每个 10
应用：

信号完整性、抖动和时序分析
制造、工程和测试
常见高速串行总线设计的设计、验证、调试和表征

我2 C
CAN/LIN
SPI
串行 ATA
以太网 (GbE)
USB 2.0
火线 (1394b)
差分有源探头为高频测量提供更真实的信号再现和保真度。TDP1500、TDP3500 和 TDP4000 差分端有源探头具有超低输入电容和通用被测设备连接功能，可提供当今数字系统设计所需的出色高速电气和机械性能。
