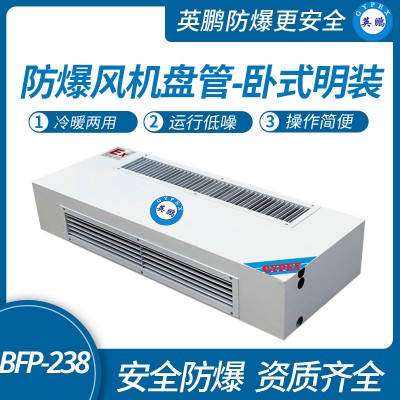

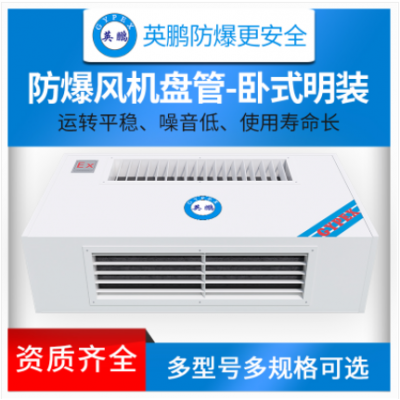

英鹏卧式明装防爆风机盘管

商品详情

英鹏防爆风机盘管是防爆中央空调的末端产品，由热交换器，水管，过滤器，风扇，接水盘，排气阀，支架等组成，其工作原理是机组内不断的循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。通常，新风通过新风机组处理后送入室内，以满足房间新风量的需要。

随着防爆型风机盘管技术的不断发展，运用的领域也随之变大，现主要用于化工、油漆房、军工、电厂、酒精库、中石油、实验室、药厂、涂料厂、喷漆房等易燃易爆场所使用。防爆型风机盘管主要是通过依靠风机的强制作用，通过表冷器的作用达到预期的效果。防爆型风机盘管供回水温差一定，供水温度越高，制冷量减幅越大，除湿能力下降。

产品特点

1.体积小，占地少，布置方便。尺寸紧凑，平衡性好，安装快。结构对称，线条明快，折边挺括，外形美观。

2.采用意大利AMS流水线生产的高传热效率的湍流铝肋片钢管换热器，效率高。

3.风机有三种速度可调，并采用了永久式电容电机，使风机用电z省、节能效果好。

4.采用无需补给润滑油的高精密轴承马达和特选吸音保温材料，运转平稳、噪声低、寿命长。

产品选用要点

1. 机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。

2. 防爆风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。

3. 选用机组规格应由房间冷、热负荷以及空气的热湿比等因素确定：

1） 当新风与房间空气参数等焓时，风机盘管机组仅负担围护结构和房间内部产生的冷、热负荷；

2） 当新风焓值大于或小于房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷；

3） 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间湿负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置；

4） 当房间显热负荷占有较大比重时，应通过显热平衡计算，校核风机盘管机组的风量。

4. 在选用机组时，应考虑实际性能与额定值的偏差，并注意以下特点：

1） 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值；

2） 单盘管机组额定供热量一般为额定供冷量的1.5 倍；

3） 额定值各项参数均为风机在高档转速下的值，设计时一般宜按产品样本的中档风速下的数值选用。若产品未提供不同风速下的额定值数据，可参照表3进行换算。

表3 风量换算系数

6. 对于双管制水系统（适用于只按季节或只按空调区域进行供热或供冷转换的空调系统）的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。对于四管制水系统（适用于供热/ 供冷频繁转换的空调系统） 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。

7. 对低温、蓄冷空调系统，应选用大温差机组。

8. 目前，风机盘管机组有下列控制类型：

1） 带三速选择开关，可冬、夏转换，通过室温控制器连动水路电动阀，实施自动控制；

2） 带三速选择开关，可冬、夏转换，通过室温控制器连动风机开停，实施半自动控制；

3） 仅带三速选择开关，实施手动控制。

4） 风机无级调速控制。

根据有关节能标准的要求，应采用电动温控阀和三档风速结合的控制方式。

9. 选用产品时，应注意噪声、凝露以及配用电机质量三个问题。这是目前抽检中，存在质量问题较多的项目。

10. 国内外风机盘管机组标记方法不同，设计选型需注意和区别。

施工、安装要点

1. 机组供水入口处，应装设过滤器。在冲洗冷媒水系统干管时，污水不准通过盘管。盘管接管的z高点应设排气装置，z低点应设泄水装置。

2. 风机盘管机组的冷凝水排出管必须有一定的坡度，应保证滴水盘中不积水。

英鹏防爆风机盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘风机盘管体积小：机体设计轻巧排水管及线路安装简便，左右接管及回风方式可随时变换，以配合现场情况机组能安装于任何空间场所的防爆型风机盘管效率高：先进的胀管工艺，保证了换热器铜管和铝箔的紧密接触,传热性能好；防爆型风机盘管噪音低：合理的风机与气流结构设计,优质的吸音保温材料，使机组噪音低于国家标准1-3dB(A)；风机盘管能耗低：风机与换热器合理匹配，三档可调风量使风机用电z省，英鹏防爆型风机盘管是防爆中央空调选购中广泛使用的末端设备，规范的全称是防爆中央空调风机盘管机组。

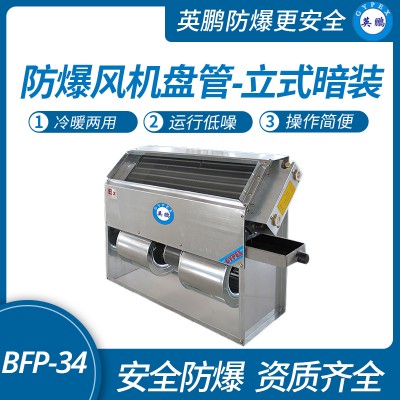

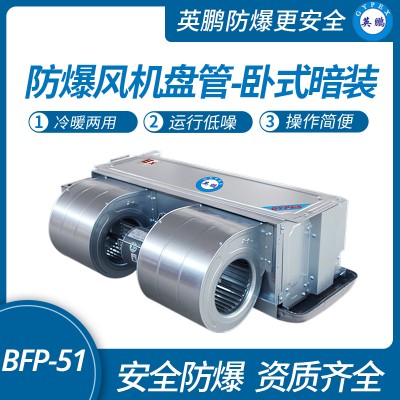

防爆风机盘管主要分为防爆卧式风机盘管、卧式暗装风机盘管、防爆明装风机盘管、防爆立式风机盘管、防爆卧式暗装风机盘管。防爆吸顶式风机盘管、防爆壁挂式风机盘管、防爆柜式风机盘管等特殊定制结构。

防爆风机盘管产品特点

| 防爆风机盘管凭借先进的技术标准和生产工艺；具有高效节能，健康环保，运转宁静，

安装灵活，外形美观等特点，并有多种形式选择。以其严谨的专业设计，精湛的制造经验和卓越的产品性能，现已被各行业领域采用。

| 规格齐全；为了满足客户在各种场合下的需要，BFP防爆风机盘管提供三种机外静压可供

选择，12Pa，30 Pa，50 Pa，并加长水盘、后／下回风箱。

| 轻巧外形：机组整体轻巧美观，结构紧凑坚固，明装盘管采用上海宝钢优质版材表面喷塑，

暗装盘管采用锌板或耐指纹板。

| 高效节能：机组换热器采用优质空调薄壁紫铜管，配以高效正弦波型窗式吕翘片，精密液

压、机械膨管，换热效率高。

|低耗能：所选用的风机、电机经过合理而精确的匹配，保证机组在运行时达到z大的单位功率制冷量，风机叶轮与电机直接传动，均进行了静平衡与动平衡。

|低噪声：机组所选用的叶轮、涡壳及低噪声电机，加之采用高效率吸音保温棉，在保证风量与出风静压的基础上z大限度地降低机组噪声。

|结构设计灵活、先进：机座风机与出风口法兰可轻易更换位置，用户在现场可方便的改变接管方向，安装省时省力。

|安全、防漏：机组凝结水盘及难燃型保温材料为整体冲压一次成型，无焊缝、焊点，杜绝滴漏水现象；专门设计的水盘模具一次成型，底面压有倾斜凹槽，确保冷凝水迅速排出。

|防爆标志：ExdIIBT4 ,ExdIICT4。

防爆型风机盘管功能作用

(1)风机盘管要创造出适合人体舒适感的室内空气环境。由于室内空气环境对人体的舒适感有着非常重要的作用，因此创造人体舒适感所要求的室内空气环境，就成为空调工作的首要任务。如要求室内空气温度为24霓11Y，相对湿度为55%15%，那么空调工作不仅要保持24耀的温度基数和55%的湿度基数，而且还要风机盘管确保11Y的温度精度和*5%的湿度精度(即允许温、湿度的波动范围)以及较高的新鲜度和洁净度。

(2)风机盘管要满足工艺生产所需求的室内空气环境。某些工艺生产的工序对温、湿度环境要求极高，温、湿度条件不仅直接影响生产工序的正常进行．而且还影响着产品的产量和质量。如纺织生产、精密仪器生产和药物生产工艺等。

(3)排除室内有害气体和集中散发的热量与湿量。舒适空调房间的二氧化碳及卫生间的不良气味．工艺空调的生产车间所产生的有毒、有味等有害气体，以及大量散发热量和湿量的局部部位，风机盘管均需通道空调和排风设施予以消除，这样才能获得一个良好的室内空气环境。

防爆型风机盘管环境要求

1、风机盘管机组的进水冷水温度不应低于5℃，否则可能会引起机组凝露;进水热水温度不应高
