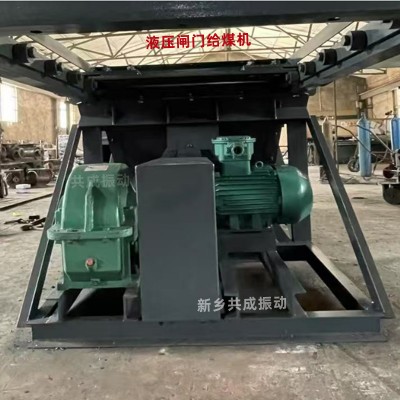

k3液压砸门往复式给煤机
产品概述:
液压砸门往复式给煤机用于矿井和选煤厂中煤或其它磨琢性小,粘性小的松散粒状物料的给料输送,将储料仓或料坑里的物料连续均匀地装载到运输设备或其它筛选设备中.

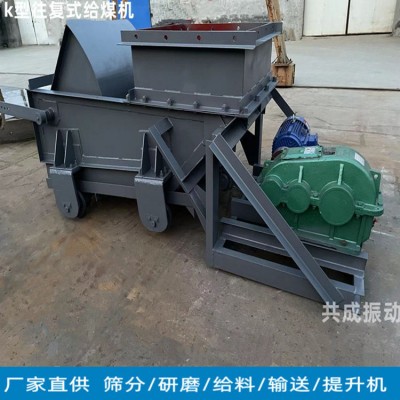

k型给料机由机架、底板(给料槽)、传动平台、漏斗、闸门、托辊组成,当电机开动后经弹性联轴器,减速机、曲柄连杆机构拖动倾斜5度的底板,在辊上作直线往复运动,料均匀地卸到其它设备上.k型往复式给料机可根据需要设有带漏斗、不带漏斗两种形式。
往复式振动给煤机具有以下-特点:
1、工作-、-,重量轻,体积小,维护保养方便。
2、结构简单,运行-,调节安装方便;采用封闭式框架结构,大大提高了机架的刚度。 3、装有限矩型液力偶合器,能满载启动,过载保护。
4、给料量可达1200t/h(煤),是目前国内较大的往复式给料机。
5、采用了*进的平面二次包络环面骡杆减速器设计,承载能力大,传动-。
6、侧衬板、斜衬板与底板之间留缝可调,能比较准确地控制留缝大小,大大减少了漏料。
7、驱动装置对称布置,并采用双推杆 ,使整机爱力均衡,传动平稳,消除了底板往复时的扭摆现象。
8、底板有立向筋板,并用三道通长托辊支承,-了底板本身刚度,消除了现有往复式给料机底板工作中弯曲变形的弊病。
9、衬板由小块耐磨钢板拼成,这样不仅更换时轻便容易,而且可以根据实际磨损情况,有针对性地更换磨损了的衬板块,从而使材料合理利用,降低维修费用。
往复式给煤机技术参数:
型号规格 | k-0 | k-1 | k-2 | k-3 | k-4 | |||||||
给料 能力 (t/h) |
底板行程 (mm) |
曲柄 位置 |
-煤 | 烟煤 | -煤 | 烟煤 | -煤 | 烟煤 | -煤 | 烟煤 | -煤 | 烟煤 |
200 150 100 50 |
4 3 2 1 |
100 75 50 25 |
90 67 45 22 |
150 112 75 39 |
135 100 68 34 |
225 170 133 55 |
200 150 100 50 |
330 247 165 83 |
300 220 150 75 |
590 440 295 148 |
530 395 268 132 |
|
曲柄转速(r/min) | 57 | 57 | 57 | 62 | 62 | |||||||
电动机 | 型号 |
yb160m1-8 (y160m1-8) |
yb160m1-8 (y160m1-8) |
yb160m1-8 (y160m1-8) |
yb160m-6 (y160m-6) |
yb200l1-6 (y200l1-6) |
||||||
功率(kw) | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
转速(r/min) | 720 | 720 | 720 | 970 | 970 | |||||||
减速机 |
型号 速比 |
jzq-350 12.64 |
jzq-350 12.64 |
jzq-350 12.64 |
jzq-400 15.75 |
jzq-500 15.75 |
||||||
允许- 大粒度 (mm) |
含量10%以下 含量10%以上 |
250 200 |
350 300 |
400 350 |
500 450 |
700 550 |
||||||
设备 重量 (kg) |
带 料 斗 不带料斗 |
1127 1026 |
1251 1144 |
1481 1342 |
1927 1735 |
2737 2505 |
注:表中所列给料能力为调节闸门调到-位置(相当不带调节闸门时的能力)
给煤机日常检修与维护:
1.给料机运行前,煤仓内应贮有足够原煤量,以避免装煤入仓时,直接冲击底板(给煤板)。
2.每月连续工作后应检查机件有无松动等不正常现象,若有不正常现象出现,应立即检修。
3.往复式给煤机与煤直接接触的底衬板,其厚度磨损程度大于原厚度的二分之一必须进行修补或更换。
4.往复式给煤机转动部件在连续工作六个月后,需检查一次,拉杆部分的机件必须保持正常配合,如有不正常现象,立即修复或更换。
