k2往复式给煤机滚轮托轮装置作用

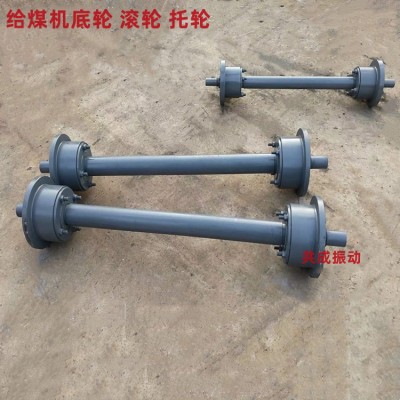

往复式给煤机滚轮托轮是一台给煤机上需要两套给煤机托轮总成(滚轮装置),一套是两个滚轮1根轴,上下压盖轴承等装配到一起。
往复式给料机通过电机驱动曲柄连杆机构,带动倾斜底板做直线往复运动,实现物料的均匀输送
1.、工作原理1
往复式给煤机是通过曲柄连杆机构9将电机的旋转运动转化为底板的直线往复运动。具体流程如下:
动力传递:电动机启动后,通过弹性联轴器9和减速器9调整转速,驱动曲柄连杆机构,物料推送:倾斜(通常为5°)的底板在托辊上做往复运动。底板前移时,物料随之前进;底板回退时,物料因摩擦力和重力作用留在原位,实现间歇性给料。
调节机制:通过调整底板运动幅度、频率或出料闸门高度,可控制给料量。
2、关键结构组成
驱动装置:包括电机、减速器和曲柄连杆机构,是动力来源。
送料装置:由倾斜底板和托辊组成,底板常采用耐磨衬板以-。
机架与密封:封闭式框架结构增强刚度,减少漏料
往复式给料机拖轮怎么拆卸:
一、拆卸上下盖板
1. 关闭往复式给煤机电源,停止运转。
2. 卸下给煤机上下盖板。
3. 拆下滚轮安装座。
二、卸下滚轮
1. 使用扳手卸下连接滚轮的螺栓。
2. 仔细拆下滚轮,注意不要损坏轴承。
三、重新安装
1. 对比新旧滚轮的结构,确认无误后安装新的滚轮。
2. 根据现场安装实际情况,在滚轮上添加轴承。
3. 安装好新的滚轮安装座,并固定紧螺栓。
