剩余电流动作特性测试仪 专用检测设备

一、产品介绍
ABX-R2-A型剩余电流动作特性测试仪是按照标准GB16917.1-2014/GB16916.1-2014制作的，它是专门用于小型漏电断路器动作特性的自动校验。仪器以ARM-7高速处理器为核心，配以高速真有效值A/D转换器和带市电跟踪的DSS正弦信号发生器及功率放大器，仪器自动输出电流，可进行动作电流、动作时间等试验项目，是塑壳漏电断路器校验的理想设备。

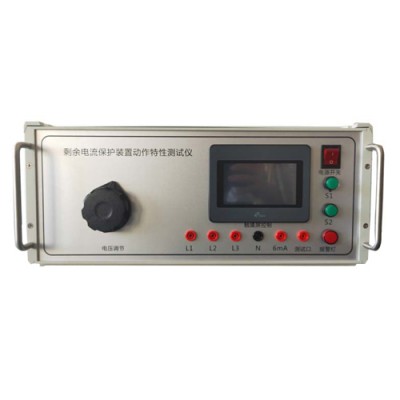

1、产品外观

仪器由液晶显示屏、电源、输出开关、输出插座等部分，操作简便、显示清晰，美观大方。

2、功能特点
24位高速高精度真有效值AD转换，对动作电流及电压进行精确采样
高速处理器对动作时间进行精确采样
支持标准Modbus-RTU通讯协议
支持常规产品动作电流快速选择及非常规产品动作电流单独设置
32位嵌入式处理器，高速处理大量通讯数据
RS232/485全速率异步串行通信接口，大波特率可达115200bps
输入输出信号隔离保护，工作安全
软硬件看门狗WDT设计，保证系统稳定
配置参数存储于flash存储器，掉电不丢失，永jiu保存
软硬件抗干扰设计，可适应电磁环境较为恶劣的场合


3、性能指标
工作电源：AC220V±10%。
工作功耗：大300W。
人机界面：5寸液晶屏
电流、电压显示精度：1级；电流分辨率0.1mA；电压辨率0.1V。
电流输出范围：AC：0~2000mA,
隔离电压输出：50V,187V,220V,242V.，
计时精度：5mS，分辨率1mS。
A型相位选择：0度(800mA)、90度(500mA)、135度(300mA)
A型极性选择：正极、负极、正极+DC6mA、负极+DC6mA。
工作环境：-20～70℃，90%RH（无凝结）。
存储环境：-30～75℃，90%RH（无凝结）。
外型尺寸：49*37*34(L×W×H，mm)。
重量：约20kg。

二、工作原理

剩余电流动作特性测试仪直接将市电压通过档位切换及调节后供给试品电压输入端，同时信号板采集市电频率及相位同步产生正弦信号经功率放大后得到试品的模拟漏电流施加到试品上，主控板分别采集试品输入电压、输出电压及漏电流后，通过软件
分析计算后得到试品的动作电流及动作时间等数据。其原理框图如下：

三、操作说明

界面按钮操作说明

【A/AC型】；切换A型或AC型
【电流极性】：在进入A型操作界面后调节电流极性
【角度】：在进入A型界面后调节角度（0°，90°，135°）
【DC6mA】：在A型界面调节±6mA
【功能键】：进入界面后，可以调节起始比例（起始电流百分比），上升速率（调节测试速度），手/自动切换，地址设置{点击【旋钮】选择项目，旋转【旋钮】进行调节}
【校准】：进入后可手动调节输出电流大小，与标准表对比
【ABC相】：在4P产品测试时可以点击选择漏电流施加在那一相（默认A相）
【时间倍数】：在时间测试时使用，输出电流会是当前档位电流乘以【时间倍数】（默认1倍，再次点击会改变倍数）
【电流档位±】：在测试项目时，点击增加或减小电流档位
【电压档位±】：在测试项目时，点击增加或减小电压档位
【电流】：漏电电流（缓变）测试界面
【时间】：按一次为漏电时间（突加）测试，按两下进入【闭合测试】：测试合闸断开
【按钮】测试产品按钮
【测试】为手动状态下，启动按钮
   开机自动进行测试画面

功能界面介绍
