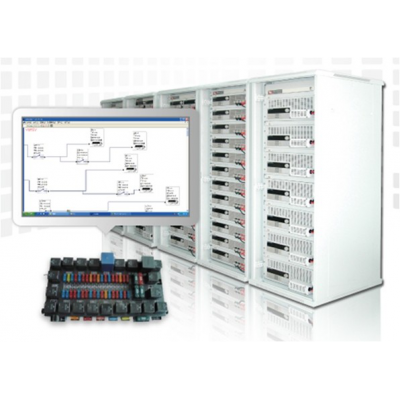

高压直流继电器负载综合测试系统 高压直流继电器综合测试系统

一、高压直流继电器负载综合测试系统概述：

高压直流继电器负载综合测试系统适用于应用在电动汽车、快速充电桩、电池切换和备援、高压直流电压开关控制、电路保护及安全控制等领域的IEC60664-1高压直流继电器的综合性能测试。本系统能够进行的高压继电器测试项目如下：

① 吸合电压：当给继电器通电时（额定工作电压48V，非负载电压），继电器能动作的zui小电压。

② 释放电压：当给继电器断电时（额定工作电压48V，非负载电压），继电器能复位的zui大电压。

③ 接触电阻：继电器空载时，触点吸合状态下，触点间的电阻。（≤1.5mΩ）

④ 线圈电阻：继电器本体的电阻。

⑤ 吸合时间：当给继电器断电时（额定工作电压48V，非负载电压），到继电器吸合到位的时间。

⑥ 释放时间：当给继电器断电时（额定工作电压48V，非负载电压），继电器复位的时间。

⑦ 弹跳时间：当给继电器断电时，且连接到负载，继电器会产生弹跳现象，如图1所示，弹跳时间t约为1~3ms。

图1 触点吸合过程压降变化

⑧ 吸合燃弧时间Tm：吸合过程中，当动触点与静触点的距离小于一定值时会产生电弧放电，至到触点间吸合放电结束，这期间的时间为吸合燃弧时间。通过采集触点间的电流变化可以判读出吸合燃弧时间，如图2所示。

图2 燃弧时间示意图

⑨ 释放燃弧时间Tb：断电过程中，当动触点与静触点的开始分离至一定距离时会产生电弧放电，直至距离大于电弧产生距离，这期间的时间为释放燃弧时间。通过采集触点间的电流变化可以判读出吸合燃弧时间，如图2所示。

⑩ zui大允许电流（过载切断）：测试继电器zui大允许通过的电流。按照大于额定电流几倍的大电流负载持续通电一定时间，以判断继电器是否可以承受。如400A时，通电30s后能否切断；或者250A/750VDC 时能否通断100次。

二、主要技术规格：

触点型式：1H

额定工作电压：48V（36~64V）（其他规格可定制）

额定工作功率：5W（其他规格可定制）

额定负载电流：：120A/400V（支持升级到400A/450V）（其他规格可定制）

负载类型：阻性负载+容性负载

应用环境：如图3所示，用于模拟新能源汽车继电器快速充电的过程与环境。

图3 被测继电器工作场景

3 测试过程

*步：zui低启动电压测试；

第二步：zui高释放电压测试；

第三步：接触电阻测试；

第四步：吸合时间测试；

第五步：释放时间测试；

第六步：弹跳时间测试及吸合燃弧时间测试Tm；

第七步：释放燃弧时间测试Tb。

第八步：寿命测试（施加额定负载电压，继电器通断频率60次/min）
