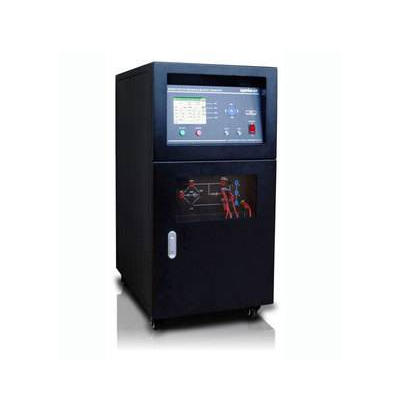

B型剩余电流（RCD）动作测试台 F型剩余电流动作测试装置
一、设备概述：
F型|B型剩余电流（RCD）动作测试台本设备专门为针对AC型，A型，B型，F型剩余电流保护产品进行综合性能测试设计，可以完成AC型，A型，B型，F型剩余电流保护产品的各种GB国标相关测试内容；同时也适用于企业生产现场和研发实验的RCD、RCBO、RCCB、MRCD等项目测试。
二、B型剩余电流保护器能保护下列产生剩余电流类型的装置：
正弦交流剩余电流；
脉动直流剩余电流；
复合波剩余电流；
1KHz及以下正弦交流剩余电流；
交流剩余电流叠加平滑直流剩余电流；
由整流电路产生的脉动直流剩余电流；
平滑直流剩余电流。
三、设备特点：
漏电流测试电源采用DELTA德尔塔仪器自主研发设计的国内较先进的漏电测试仪。具有漏电流输出准确，无需人工参与调整，脱扣时间自动捕捉的特点。整个设备操作交互方式为触摸屏操作方式、面板旋钮、按键相结合的方式。在进行产品测试时分自动测试和手动测试两种。自动测试可按照预先设定的标准工艺流程进行按步骤进行测试。手动测试方式可以按照您的要求，设定您想进行的模式进行输出。测试数据由计算机自动存，生产数据随时可以查阅，方便生产信息化，数据化，便于产品性能统计质量分析，让您完全掌握产品特性。
四、B型剩余电流（RCD）动作测试台主要技术特性：
1、试验电源技术特性：
电压源：输出电压范围0V～800V（AC），三相独立可调，连续输出，可配合完成剩余电流动作特性、在额定电压极限值下操作试验装置的动作等试验项目。
2、漏电流发生器技术特性：
供电电源： AC220V±5%，50Hz；
输出电流（有效值）范围： 1mA~30A；
工作时长： 2s，间隔 2min；
相数： 单相；
电流调节步长： 1mA；
电流调节精度： 1%FS；
选相开关： 有；
电压：220V；
脉动直流分量： 可叠加滞后角度 0°、90°和 135°脉动直流电流； 同时可叠加 6mA 平滑直流；
通讯： RS485，Modbus RTU 协议；
剩余电流波形：AC型，A型，B型；
波形频率：50Hz/ 60Hz/ 150Hz/ 400Hz/ 700Hz/ 1kHz（可扩展：2kHz/3kHz）；
频率精度：±2%；
脱扣触发接口；
脱扣预警信号接口；
支持极数：4P；
绝缘电阻:500Vdc, 不小于20MΩ；
绝缘耐压：1500Vac/5mA/1min；
波形频率：50Hz/ 60Hz/ 150Hz/ 400Hz/ 700Hz/ 1kHz（可扩展：2kHz/3kHz）；
频率精度：±2%；
脱扣触发接口；
脱扣预警信号接口；
支持极数：4P；
绝缘电阻:500Vdc, 不小于20MΩ；
绝缘耐压：1500Vac/5mA/1min。
3、测试控制台技术特性：
硬件：工控机+显示屏（配鼠标键盘）
软件：漏电自动测试软件程序及校正程序
软件：试验电源控制程序
五、设备满足标准：
|
GB14048.2.B.8.2.4.1 验证在剩余电流稳定上升的情况下动作的正确性 |
|
GB14048.2.B.8.2.4.2 验证闭合剩余电流时的动作正确性 |
|
GB14048.2.B.8.2.4.3 验证在突然出现剩余电流情况下动作的正确性 |
|
GB14048.2.B.8.2.4.4 验证延时型CBR的极限不驱动时间 |
|
GB14048.2.B.8.5 验证在过电流条件下不动作电流的极限值 |
|
GB14048.2.B.8.7.2.2 验证在突然出现剩余脉动直流情况下动作正确性 |
|
GB14048.2.B.8.7.2.3 验证在基准温度下有载动作的正确性 |
|
GB14048.2.B.8.7.2.4 验证在剩余脉动直流叠加平滑直流0.006A情况下动作正确性 |
|
GB14048.2.M.8.3 动作特性 |
|
GB14048.2.M.8.5 在额定电压极限时试验装置的动作 |
|
GB14048.2.M.8.7 抗冲击电压引起的浪涌电流导致的误动作 |
|
GB14048.2.M.8.8 在接地故障电流含有直流分量时的性能 |
|
GB14048.2.M.8.9 传感器连接故障情况下的性能 |
|
GB14048.2.M.8.12 按M.3.2.2.1分类的MRCD在电源故障时的性能 |
|
GB14048.2.M.8.13 按M.3.2.2.2分类的MRCD在电源故障时的性能 |
|
GB/T22794-2017 9.1.2 验证在复合剩余电流稳定增加时正确动作 |
|
GB/T22794-2017 9.1.3 验证突然施加复合剩余电流时正确动作 |
|
GB/T22794-2017 9.1.4 验证四极F型RCD在仅对两极供电情况下出现剩余电流时正确动作 |
|
GB/T22794-2017 9.1.6验证在涌入剩余电流下的性能 |
|
GB/T22794-2017 9.1.7 验证脉动直流剩余电流叠加10mA平滑直流电流时的正确动作 |
|
GB/T22794-2017 9.2.1.2 在1000Hz及以下的正弦交流剩余电流时验证验证正确动作 |
|
GB/T22794-2017 9.2.1.3 在交流剩余电流叠加平滑直流剩余电流时验证正确动作 |
|
GB/T22794-2017 9.2.1.4 在脉动直流剩余电流叠加平滑直流剩余电流时验证正确动作 |
|
GB/T22794-2017 9.2.1.5 在两相供电的整流电路产生的直流剩余电流时验证正确动作 |
|
GB/T22794-2017 9.2.1.6 在三相供电的整流电路产生的直流剩余电流时验证正确动作 |
|
GB/T22794-2017 9.2.1.7 在平滑直流剩余电流时验证正确动作（不带负载/带负载） |
