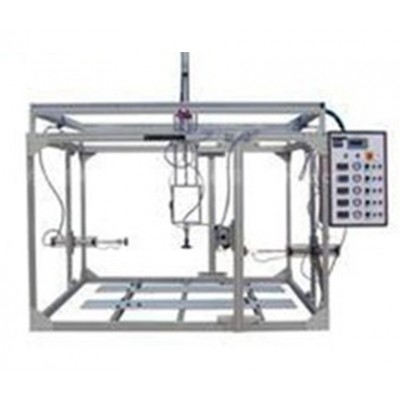

低压计量箱耐扭力静载试验装置 试验装置

低压计量箱耐扭力静载试验装置主要适用于户外连接的变电站电缆电盘，户外变压器安装的电缆电盘和电缆分线箱、计量箱，其产品外壳在承受标准规定的静载压力和扭力试验，检验产品机械强度性能。

 低压计量箱耐扭力静载试验装置主要技术参数：

1、试样尺寸：1500*1000*2000mm（L*D*H）;

2、底座尺寸：2000*1800*2800mm（L*D*H）；

3、试样夹具：钢制焊接渗碳，两组，单组zui大600mm，手动;

（电动夹具：两组，驱动伺服马达；传动：滚珠丝杠；力值控制：压力传感器控制；可调距离：zui大700mm;夹紧距离调节：互换块）

主要架构：

   设备由固定样品用的底座、固定夹具、升降装置、静载压力组、扭力可调装置、扭力施压装置等组成。

   设备骨架由工字钢及高强度钢板槽刚组成，整体防静电喷涂，底部铁板有两组试样固定夹具，可按试样大小调节夹紧距离（如客户要求可定制带力值伺服夹紧装置两组），顶部装有卷扬机方便试样的安装，升降装置由两侧步进减速电机驱动丝杆带动有静压装置和扭力装置组成的施压组合升降达到测试位置。

   静载部分固定在升降横担上，由伺服马达连接螺杆，力值传感器和压板进行施压，压板上有可调压块，可以利用滑轨移动静载位置，方便简单；

   扭力装置由两组可左右前后调节的带有伺服驱动的力值扭力组对不同的产品进行扭力测试，如做b实验时转动换向螺丝即可实现侧面实验；

   控制部分有独立控制箱，内置PLC，压力模块等，面板装有真彩触摸屏，可对实验的压力、时间位移等进行设置，并可打印机进行打印，操作方便易懂。

设备零件钢制采用渗碳发黑处理，铝件采用表面阳极喷砂处理，结构牢固耐用。

符合标准：

按照GB 7251.5-2008（低压成套开关设备和控制设备 第5部分）标准中8.2.101.1.1及8.2.101.1.3章节试验要求以及及Q/GDW11008-2013《低压计量箱技术规范》试验要求设计制造。
