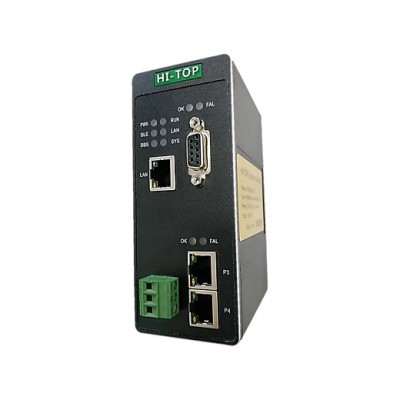

Profibus DP转Ether转HT3S-DPS-EIS

Profibus从站转Ethernet IP从站协议转换网关工业级 HT3S-DPS-EIS 支持协议互转

HT3S-DPS-EIS网关实现Ethernet IP从站转 Profibus从站(S7-200/300)协议功能，能够实现Ethernet IP的主站PLC设备接入到西门子的S7-200、S7-300、CPU315-2PN/DP等PROFIBUS网络系统。两个系统进行数据交换，网关在PROFIBUS一侧是PROFIBUS从站，在另一侧支持Ethernet IP从站。

HT3S-DPS-EIS是一款PROFIBUS DP从站功能的通讯网关。该产品主要功能是将ETHERNET/IP设备接入到PROFIBUS DP网络中。

HT3S-DPS-EIS网关连接到PROFIBUS DP总线中作为从站使用，连接到ETHERNET/IP总线中作为从站使用。

技术参数

PROFIBUS-DP 技术参数

 网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS 规范。

 网关作为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。

 支持的数据长度：输入≤244 字节，输出≤244 字节，输入输出≤488 字节。

EtherNet/IP 技术参数

 网关作为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）CompactLogix、ControlLogix5000等系列PLC。

 带 2个 RJ45以太网接口,以太网 10/100M 自适应，支持 100base-TX MDI/MDIX自检测，可以组成链式网络，支持环网冗余，具有 IP 地址冲突探测功能。

 支持 ODVA 标准 EtherNet/IP 通信协议，支持DHCP分配IP地址。。

  输入输出字节数：输入字节数为490Bytes、输出字节数为490Bytes。

电气参数
 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
 工作环境：-40～85℃，湿度≤95%
 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）
 防护等级：IP20
 安装方式：35mm导轨
 重量：500g
