ModbusTCP转Profibu转HT3S-DPS-MTP

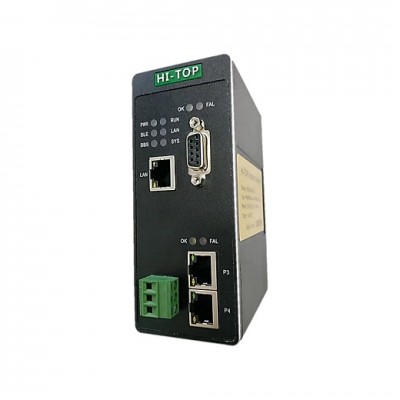

Modbus TCP转Profibus DP协议转换网关工业级 HT3S-DPS-MTP

HT3S-DPS-MTP是一款PROFIBUS-DP从站功能的通讯网关。该产品主要功能是将各种MODBUS-TCP设备接入到PROFIBUS-DP网络中。

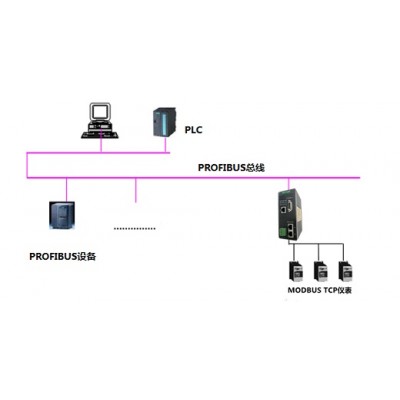

HT3S-DPS-MTP网关连接到PROFIBUS-DP总线中作为从站使用，连接到MODBUS-TCP总线中作为主站或从站使用。

产品特点
▼应用广泛：凡可以作为MODBUS RTU或MODBUS TCP/IP客户端或服务器端的MODBUS协议设备都可以使用本产品实现与现场总线PROFIBUS的互连。HT3S-DPS-MTP网关在PROFIBUS一侧只做PROFIBUS的从站；在MODBUS TCP/IP一侧做MODBUS服务端或客户端。
▼应用简单：用户不用了解PROFIBUS和MODBUS技术细节，用户只需参考本手册及提供的应用实例，根据要求完成配置，不需要复杂编程，即可在短时间内实现连接通信。
▼透明通信：用户可以依照PROFIBUS通信数据区和MODBUS通信数据区的映射关系，实现PROFIBUS到MODBUS之间的数据透明通信。

产品选型

1，HT3S-DPS-MDN：支持MODBUS RTU（RS485/RS232）转Profibus DP 协议，做Profibus DP 协议PLC的从站。

2，HT3S-DPS-RSE：支持自由协议（RS485/RS232）转Profibus DP 协议，做Profibus DP 协议PLC的从站。

3，HT3S-DPS-MTP：支持MODBUS TCP 转Profibus DP 协议，做Profibus DP 协议PLC的从站。

3，HT3S-DPS-RTP：支持自由协议TCP/IP 转Profibus DP 协议，做Profibus DP 协议PLC的从站。

技术参数

PROFIBUS-DP 技术参数

 网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS 规范。

 网关作为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。

 支持的数据长度：输入≤244 字节，输出≤244 字节，输入输出≤488 字节。

 支持的插槽数量：39条。

 MODBUS作为主站或从站时，使用不同的GSD文件。

MODBUS TCP 技术参数

 网关的MODBUS接口可通过拨码选择作为主站（客户端）或从站（服务器），两种工作方式二选一工作。

 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

 网关作为MODBUS 主站，可以开通8个通道，连接8个MODBUS从站。从站站号1~8，对应端口号10001~10008，端口号可以通过软件进行更改。

 网关作为MODBUS 从站，支持02H、04H、0FH、10H号功能。

 网关作为MODBUS 从站，端口号支持501~504。

电气参数

 电源电压：直流 24V/200mA（18V～30V 可用），功率3.5W。使用中建议接好保护地 PE

 环境温度： 运输和存储：-40℃～85℃ , 工作温度：-40℃～75℃

 工作相对湿度：-25～55℃， 湿度≤95%

 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

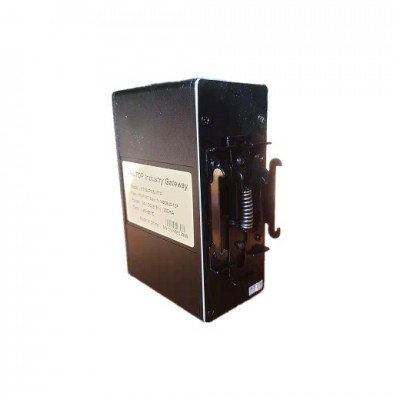

 安装方式：35mm导轨；

 防护等级：IP20；

 重量：约500g。
