DeviceNet转Profine转HT3S-PNS-DNS

DeviceNet转Profinet协议转换网关工业级 HT3S-PNS-DNS

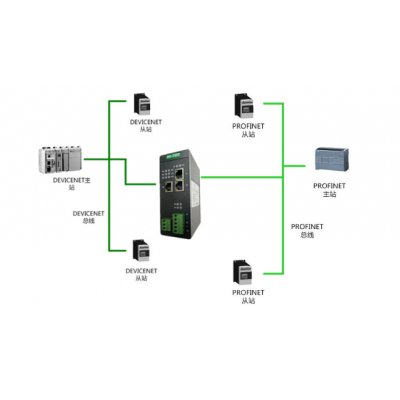

本网关实现DeviceNet转PROFINET功能，能够实现DeviceNet接口仪表、变频器、综保、软启动器等设备接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET网络系统。网关在PROFINET一侧是PROFINET 从站，在串口一侧物理接口有RS-485或RS-232两种，支持DeviceNet从站。

技术参数

 网关作为PROFINET网络的Device设备（即从站），带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

 适应PROFINET V2.3协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC61158-5-10：2007，IDT。

 DEVICENET接口为从站，支持poll扫描。

 支持的波特率：125K, 250K, 500K。

 DEVICENET网络总线供电。

 DEVICENET输入输出长度：各128bytes。

 DEVICENET站地址：0-63，一个网络，包括主站在内，z多接64个节点。

电气参数

 电源电压：直流 24V/200mA（18V～30V 可用），功率3.5W。使用中建议接好保护地 PE

 环境温度： 运输和存储：-40℃～85℃ , 工作温度：-40℃～75℃

 工作相对湿度：-25～55℃， 湿度≤95%

 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

 安装方式：35mm导轨；

 防护等级：IP20；

 重量：约500g。
