PROFIBUS转CC-LINK转HT3S-DPS-CCS

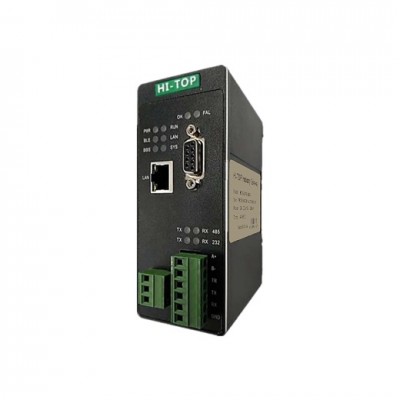

PROFIBUS DP从站转CC-link从站协议转换器网关 HT3S-DPS-CCS

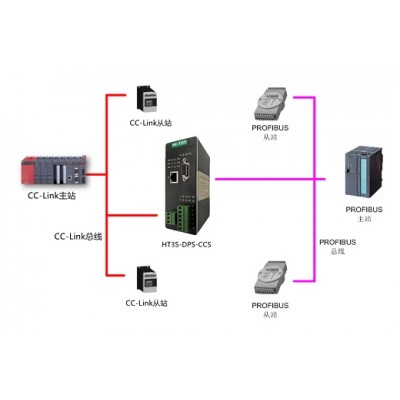

HT3S-DPS-CCS 是一款 CC-link从站功能的通讯网关。该产品主要功能是将 PROFIBUS DP接入到 CC-link网络中。本网关连接到 CC-link总线中作为从站使用，连接到 PROFIBUS 总线中同样也作为从站使用。即可以实现两个不同协议的PLC做数据交换。

为分布式控制系统（PLC、DCS、工控机）提供PROFIBUS从站设备集成解决方案，PROFIBUS网关设备承担着将全球各厂家PROFIBUS-DP协议接入到 CC-link网络中的任务，为全球PROFIBUS系统用户服务。

技术参数

PROFIBUS DP 技术参数
 网关协议符合 GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第 3 部分： PROFIBUS 规范。
 网关做为 PROFIBUS 网络从站，支持的波特率： 9.6Kbps~12Mbps。
支持的数据长度：输入≤244 字节，输出≤244 字节，输入输出≤488 字节。
支持的插槽数量：z大 20 条。

CC-link  技术参数
 网关的CC-link接口作为从站工作。
 网关支持CC-link Ver.1 。
 网关支持输入输出各48字节 。
 波特率支持：156K、625K、2.5M、5M、10M可选。
 网关作为远程设备站工作。

电气参数

 电源电压：直流 24V/200mA（18V～30V 可用），功率3.5W。使用中建议接好保护地 PE

 环境温度： 运输和存储：-40℃～85℃ , 工作温度：-40℃～75℃

 工作相对湿度：-25～55℃， 湿度≤95%

 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

 安装方式：35mm导轨；

 防护等级：IP20；

 重量：约500g。
