CAN转PROFINET从站协议转HT3S-PNS-CAN

CAN 转ProfiNet (S7-300/400/1200/1500）总线协议转换网关 HT3S-PNS-CAN

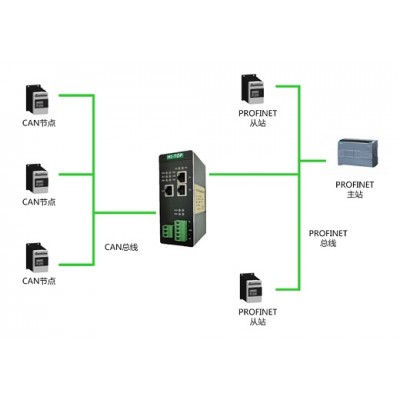

HT3S-PNS-CAN网关连接到PROFINET总线中作为从站使用，连接到CAN总线中根据节点号进行读写。

HT3S-PNS-CAN网关能够实现CAN/CANOPEN接口的伺服驱动器、变频器、控制器、综保、软启动器等设备接入到S7-1500、S7-1200、CPU315-2PN/DP、S7-400等PROFINET网络系统。本网关PROFINET一侧是PROFINET IO 从站，CAN一侧接口支持CAN2.0A/B，波特率5K~1M可选。

HT3S-PNS-CAN网关技术原理为存储器共享型，不需要主站PLC/DCS的编程，只需在主站配置（如STEP7、博图）中对网关CAN报文配置即可实现自动网关CAN主站的自动发送功能。

技术参数

PROFINET技术参数
 网关作为PROFINET网络的Device设备（即从站），带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测。
 集成以太网交换机，可以组成链式网络，支持环网冗余。
 适应PROFINET V2.3协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。
 支持的数据长度：输入≤1000 字节，输出≤1000 字节，输入输出≤2000 字节。

CAN技术参数
 标准CAN2.0A、2.0B接口可选
 波特率：5K~1M可选
 可以配置多条CAN的接收、发送报文
 网关自带终端电阻

电气参数

 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

 环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃

 工作相对湿度：-25～55℃， 湿度≤95%

 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

 安装方式：35mm导轨；

 防护等级：IP20；

 重量：约500g。
